Standplaatsverbetering met grondzuiger: grondzuigen

update 30 juni 2016 (onderaan): De verbetering is al zichtbaar, je ziet precies waar de verse teeltaarde effect geeft.

Op deze pagina:
- hoe zuig je 20 kuub weg in anderhalf uur zonder een wortel te knakken?
- hoe werkt een grondzuiger (van binnen)
- milieuafwegingen
- kosten


De aannemer & bomen

Ik heb flink lopen zeuren bij de gemeente Meppel over hoe een aannemer omging met bomen. Het heeft geholpen:
- een verhard pad wordt niet meer zoals volgens het bestek onder de kroon gelegd
- een andere aannemer met een grondzuiger geeft een boom een mooie toekomst.
Ik was erbij met de camera.

Ook uitleg & fotos hoe zo'n machine van binnen werkt en hoe het storten van de opgezogen grond gaat. Dus meer dan het zuigen alleen.

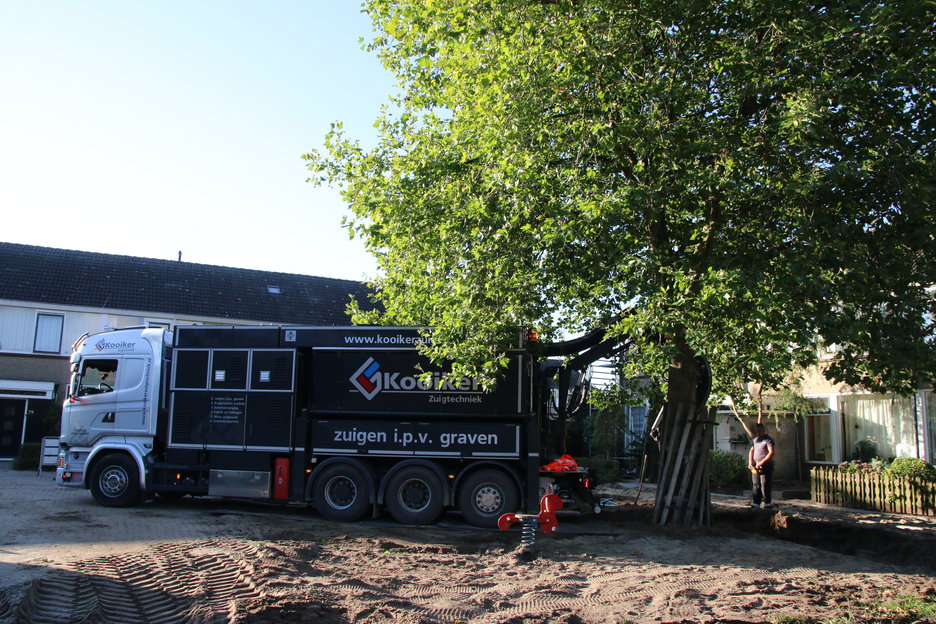

De grondzuiger is geen lullig ding, maar een Scania R580 met een 16 liter V8 met 580pk. Een soort super alleszuiger met afstandsbediening. De grondzuiger is volledig bestuurbaar met de afstandsbediening.


De reden

Voor de herinrichting van de wijk Koedijkslanden in Meppel wordt verharding rondom een plataan vervangen door gras (Jan Mankeshof 82, Meppel, 52.686432, 6.178458).

De opgespoten grond wordt weggezogen en vervangen door teeltaarde. Hierdoor heeft de boom weer genoeg ruimte en voeding om nog heel veel jaren gezond te blijven groeien.

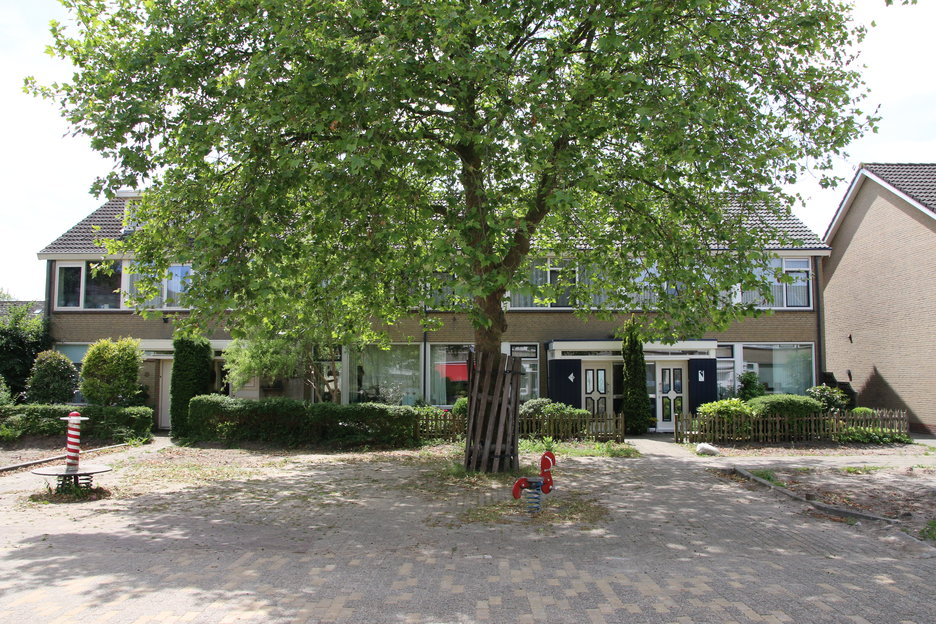

De oude situatie


oude situatie herinrichting Koedijkslanden
oude situatie herinrichting Koedijkslanden


Milieuafwegingen

De Scania heeft volgens de kentekenregistratie een euro 6 milieuklassificatie - het hoogst haalbare en de trots van Scania. Terrecht want het is een hoge norm. Toch kost het aardig wat litertjes diesel om zo'n gevaarte een paar uur te laten draaien.

Aan de andere kant, een boom met zwaar materieel afbreken, stobbenfrezen en een nieuwe boom planten kost in de meeste gevallen een veelvoud. Zeker als je ook meerekent dat al dat zware materieel aan & afgevoerd moet worden.

Daarom is een standplaatsverbetering ook vanuit milieuoogpunt een juiste oplossing.


Mogelijkheden, kosten en specificaties

De slanglengte is maximaal 80 meter, de maximale afstand tussen grondzuiger en werkplek is dus 80 meter.

De bunkerinhoud van deze grondzuiger is 10 kuub. Voor dit project zijn 2 volle bunkers zand weggezogen.

De kosten zijn afhankelijk van het project ongeveer 40 euro per kuub bij een hoeveelheid van 10 kuub. Deze methode is dus ook beschikbaar voor kleine projecten. De kosten van een boom verwijderen en herplanten zijn veel hoger.

De beschikbaarheid van de machine is groot, meestal vandaag bellen morgen zuigen. Dus bij het tegenkomen van knelpunten zoals beschreven in de tien gouden regels in het bestek kan je dit als oplossing gebruiken.

De grondzuiger kan meer dan alleen grondzuigen rondom bomen. De meest wonderlijke problemen worden ermee opgelost. Wat dacht je van het wegzuigen van kogelvangers  van geweerbanen: zand met lood.


Standplaatsverbetering met zuigtechnieken

Een flink aantal problemen met standplaats zuig je weg in minder dan een uur. Niet alleen na het verwijderen van verharding, ook problemen rond leidingen, bodemvruchtbaarheid, afwatering, je zuigt de problemen zo weg. Wortelkap of graafschade met mogelijke kans op infecties kan je voorkomen.

1
1
2
2
3
3
4
4

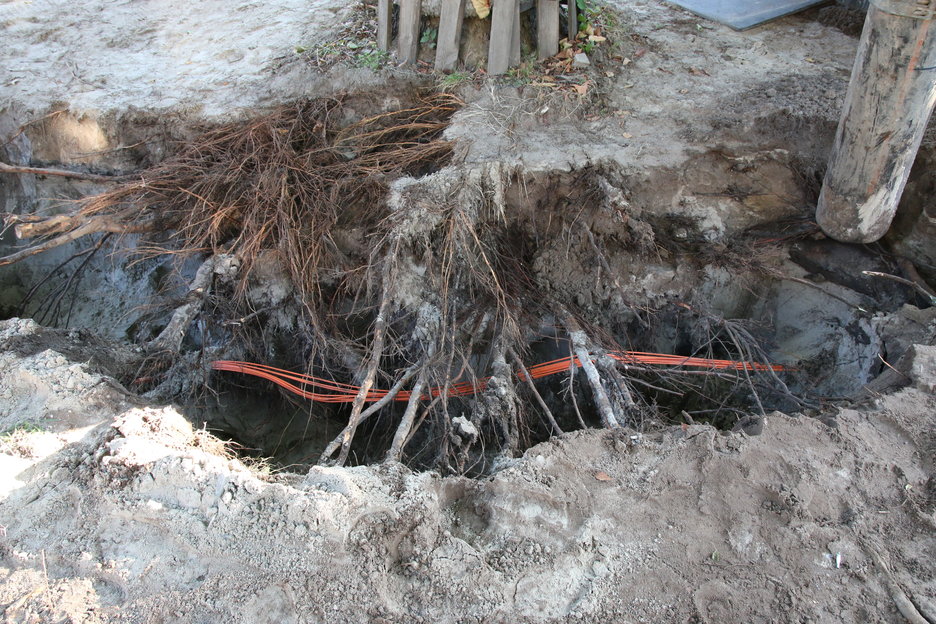

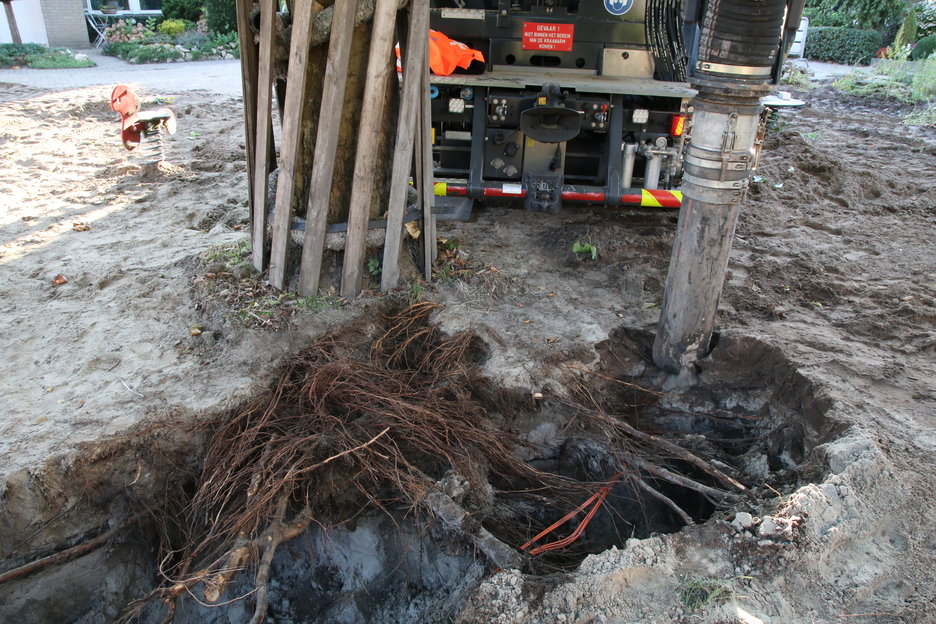

Meppel heeft als een van de eerste plaatsen in Nederland glasvezel gekregen. Dat is hier keurig tussen de wortels door 'geschoten'. De kabels hebben geen schade opgelopen.

glasvezel tussen de wortels
glasvezel tussen de wortels
6
6

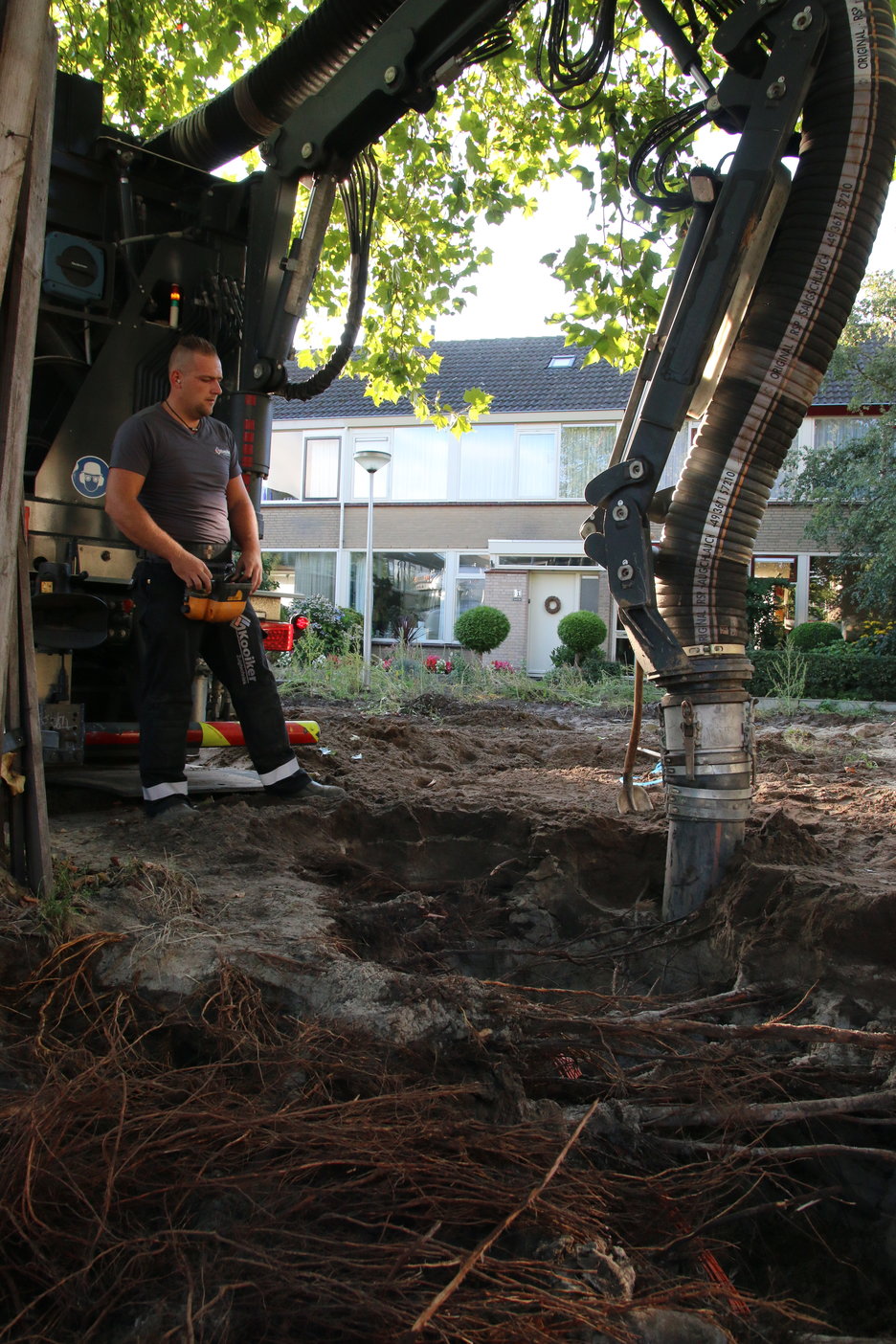

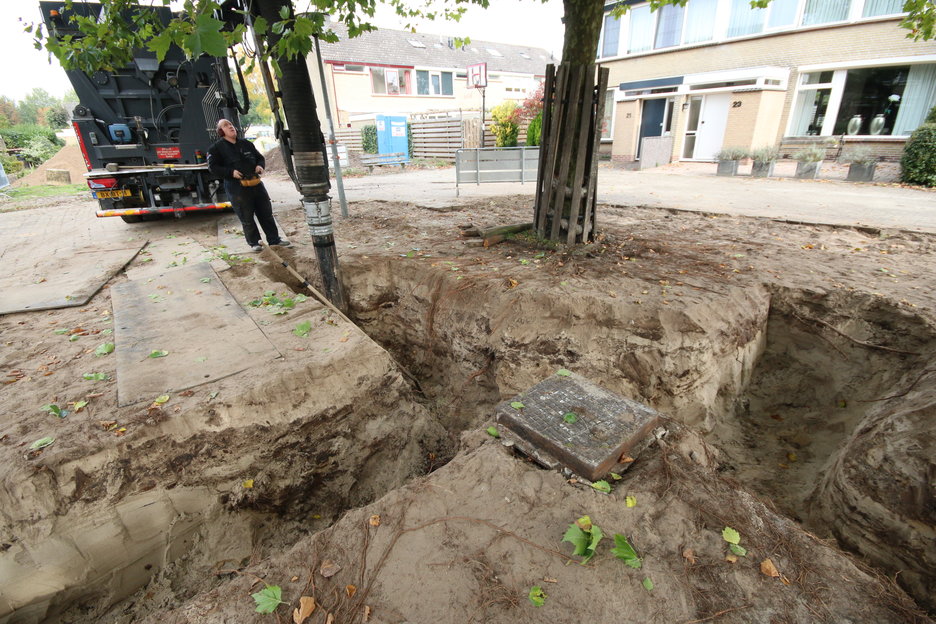

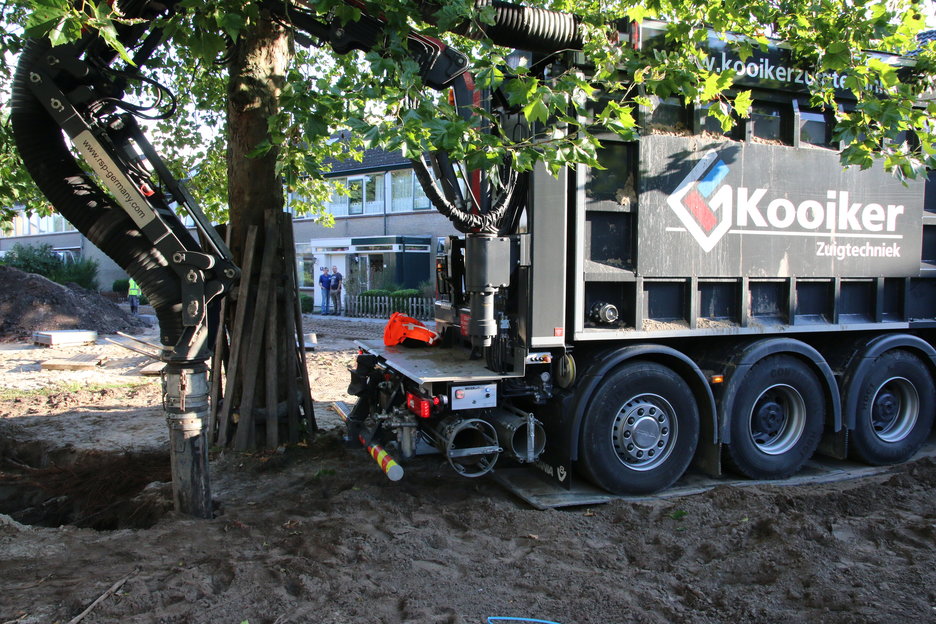

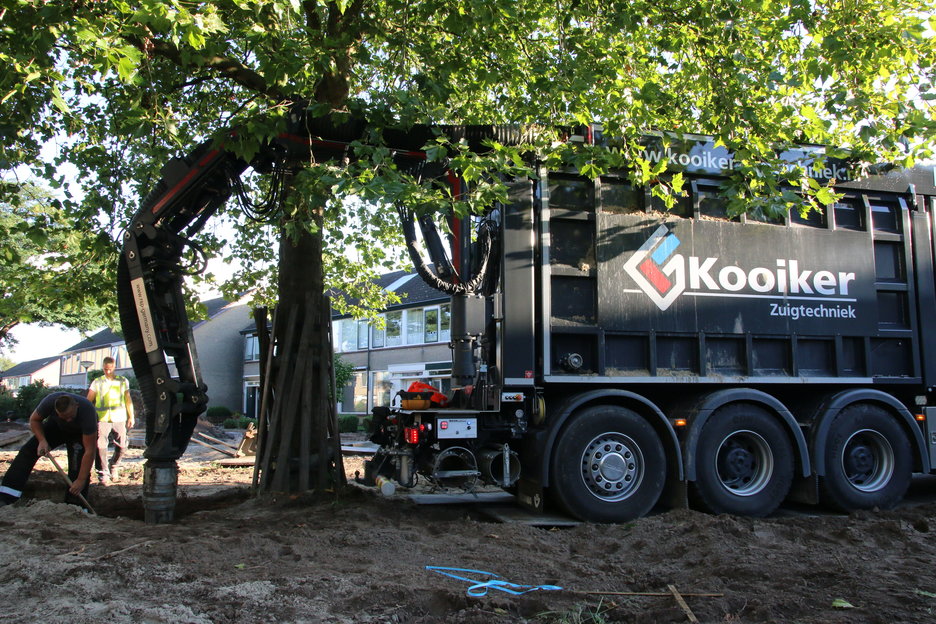

Het beste resultaat krijg je als je met de schep de zuigmond 'voert'.

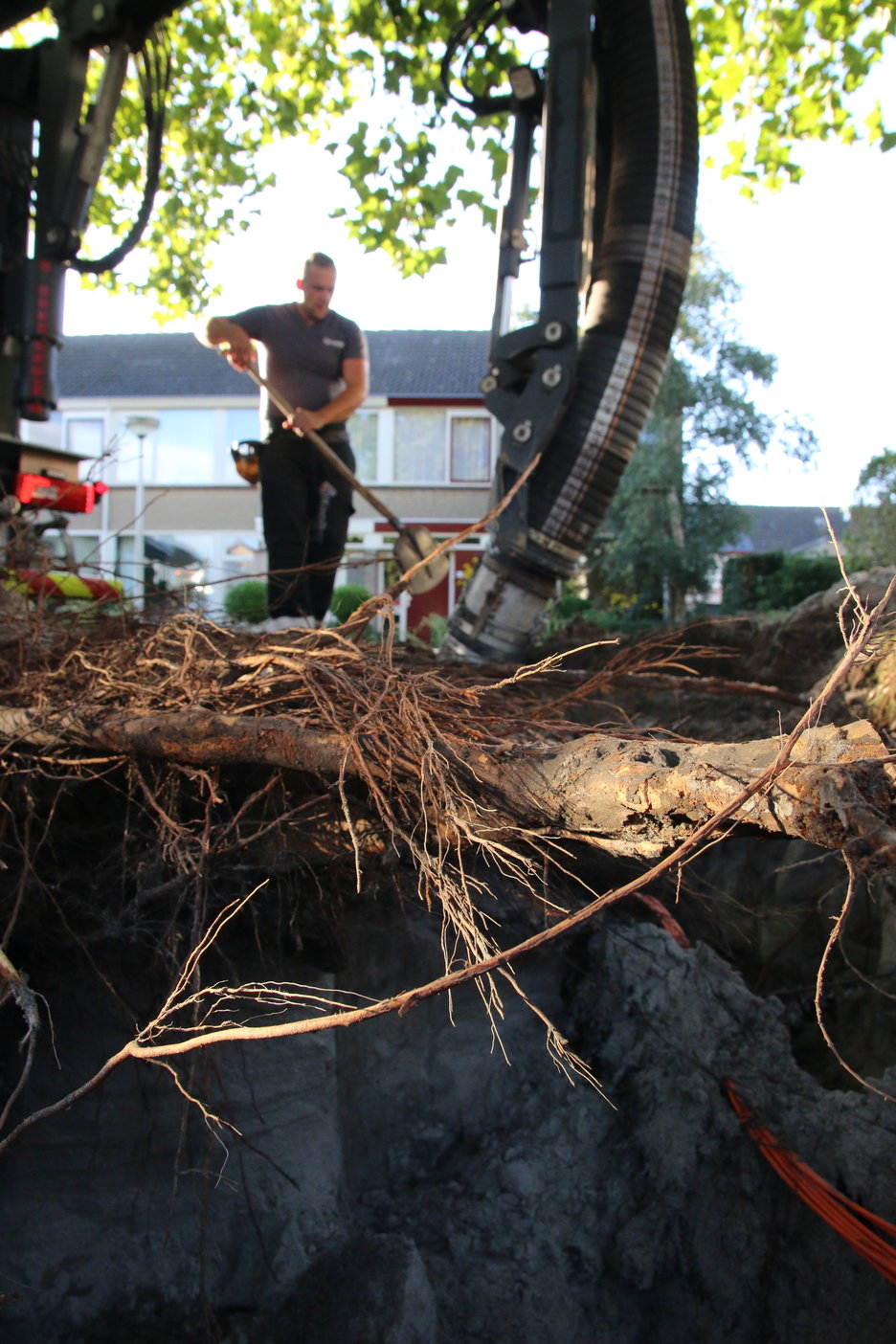

kwetsbare en dunne glasvezel niet beschadigd
kwetsbare en dunne glasvezel niet beschadigd

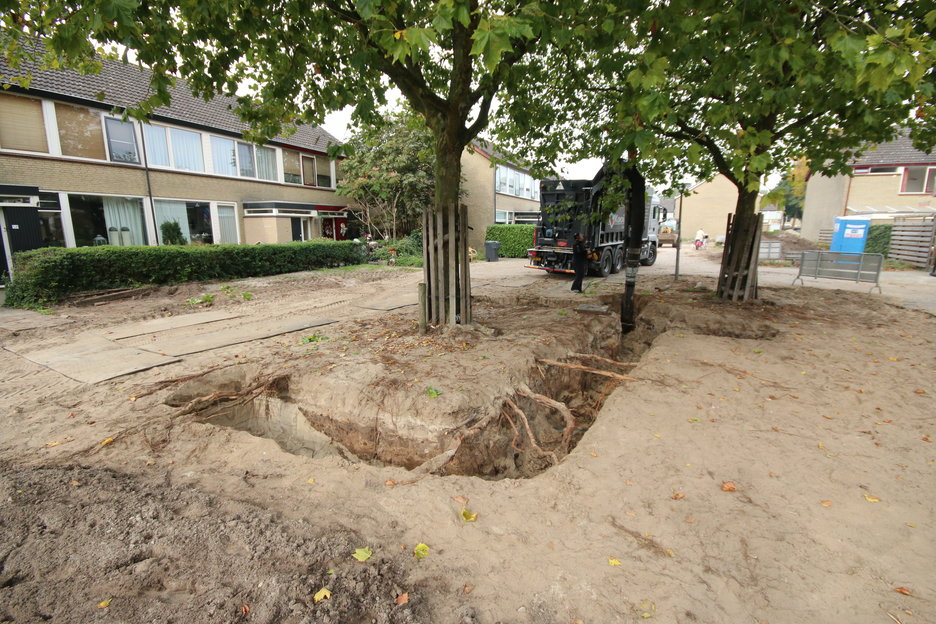

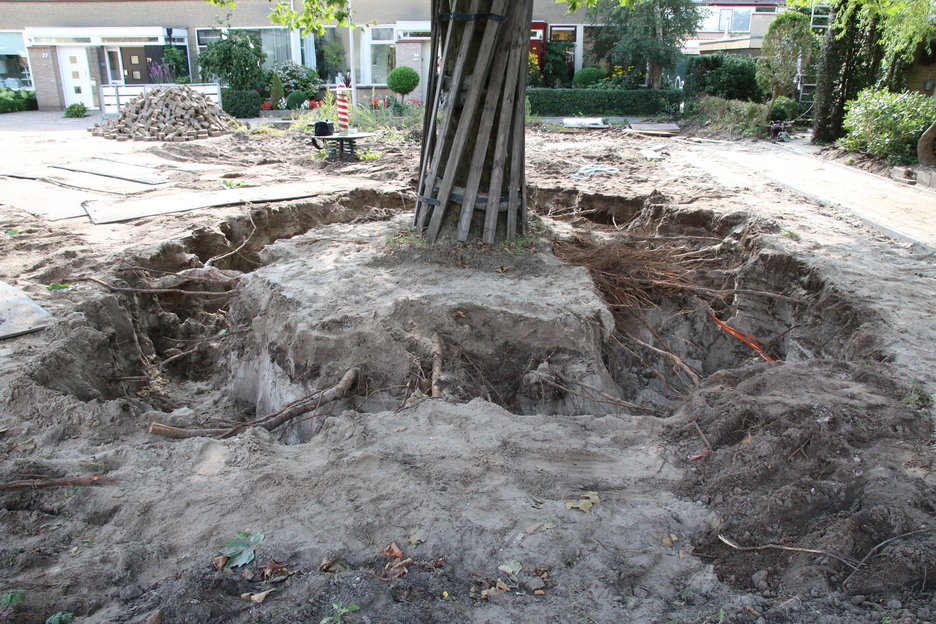

Het resultaat: 20 kuub zand weggezogen.

8
8


De turbine

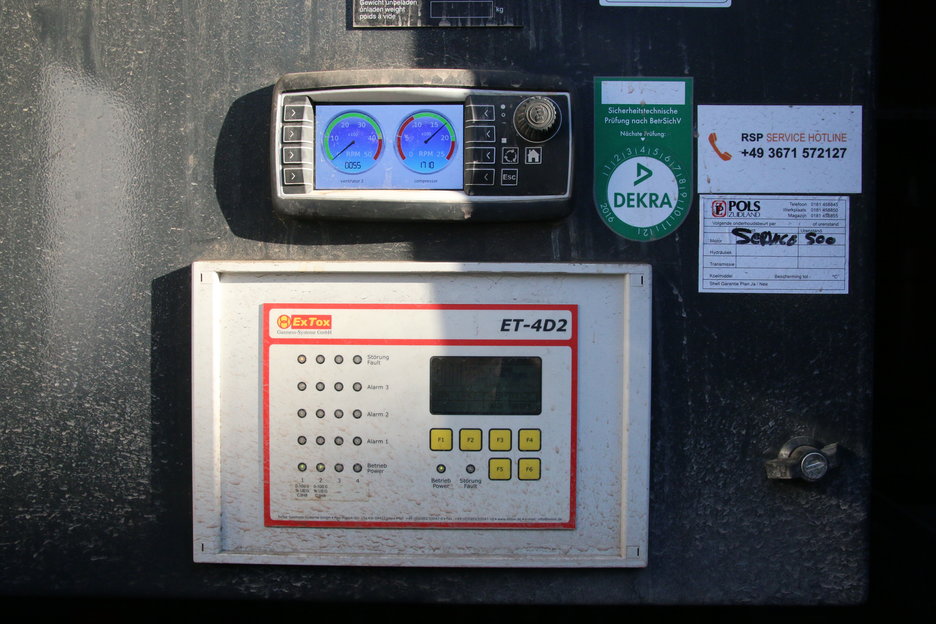

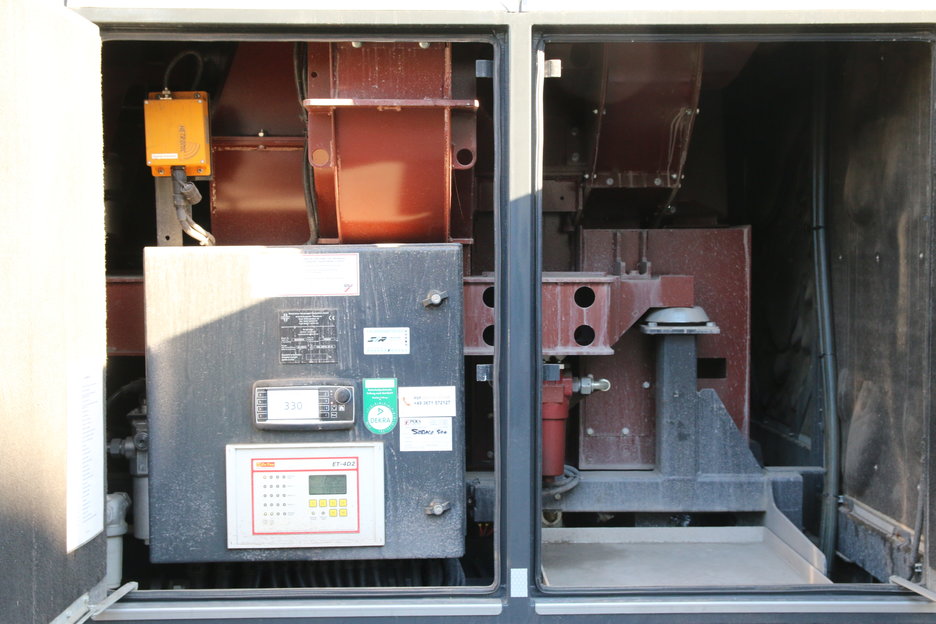

De besturing van de gehele zuiger is volledig op afstand bestuurbaar.

aansturing
aansturing

De drietraps-turbine kan elke seconde een vierkante meter lucht aanzuigen.

rechtsvoor
rechtsvoor

3
3

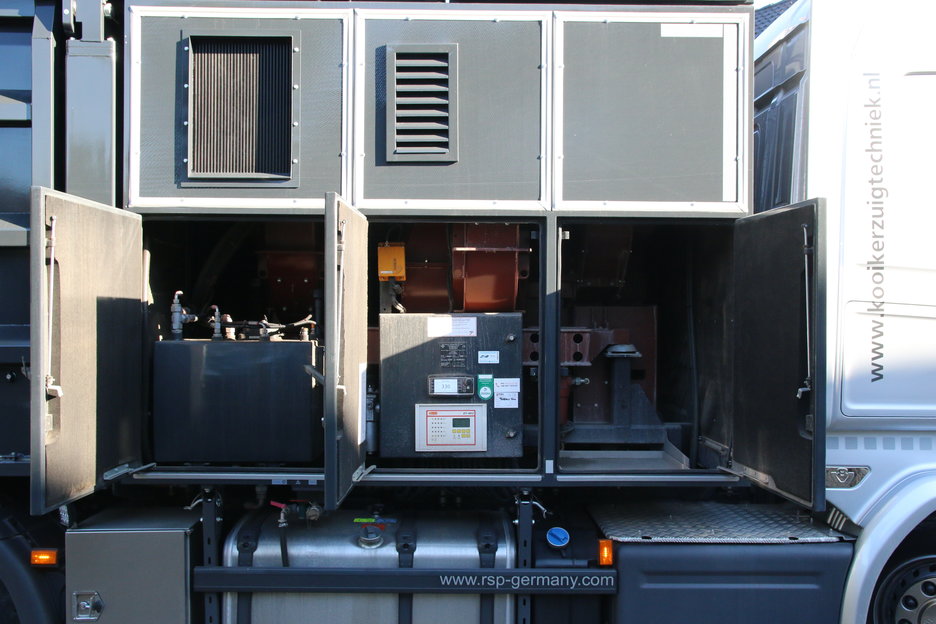

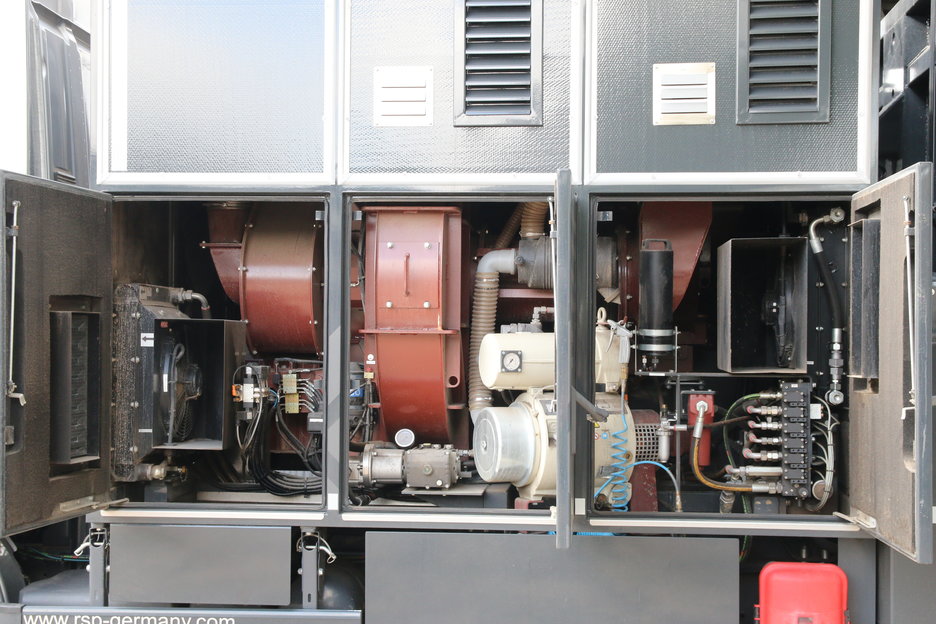

Linker kant: weer de turbine en een compressor, om de filters te reinigen.

linkerzijde: turbine met daarvoor de compressor voor het schoonblazen van de filters
linkerzijde: turbine met daarvoor de compressor voor het schoonblazen van de filters

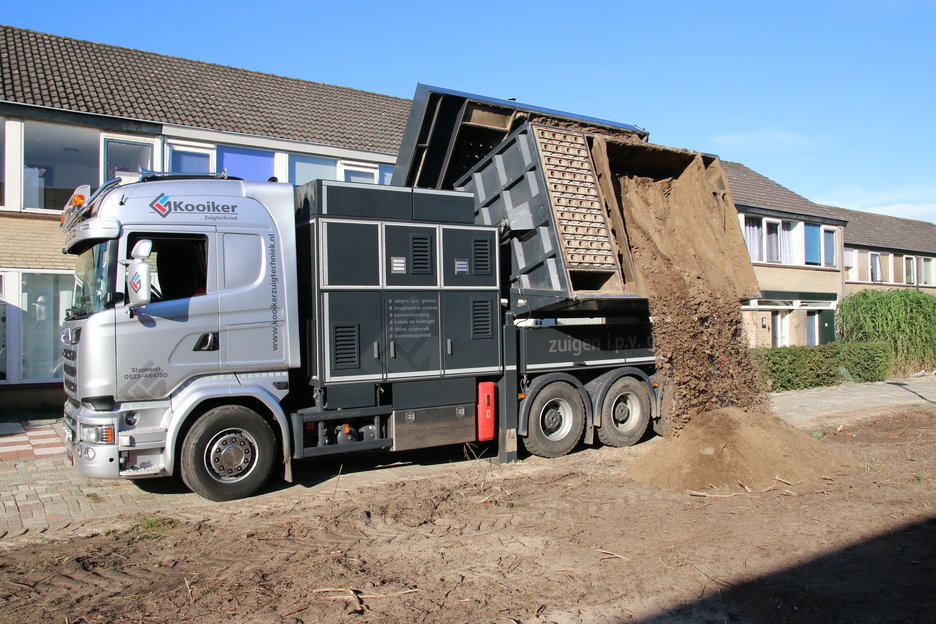

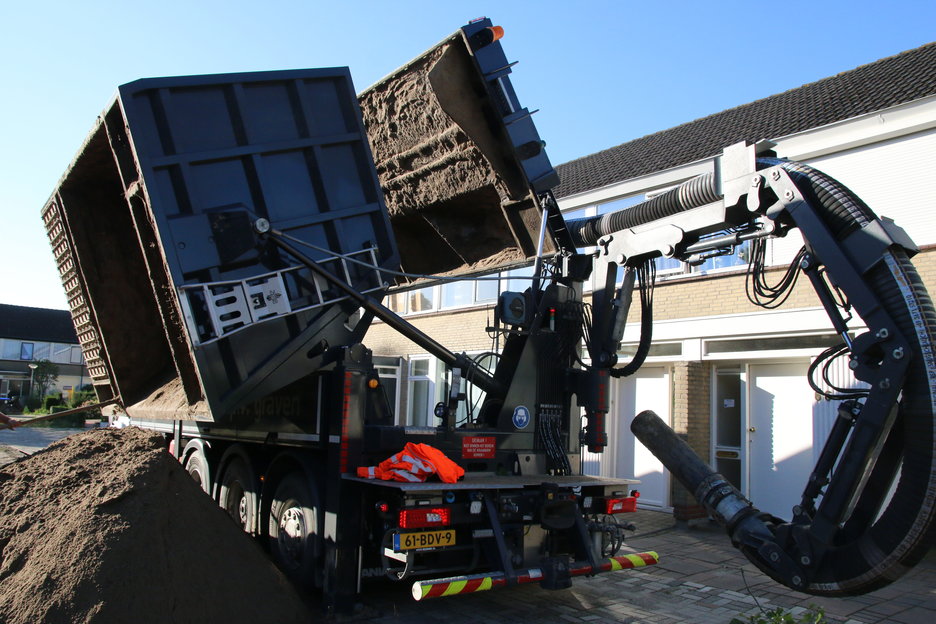

Het legen van de bunker (storten)

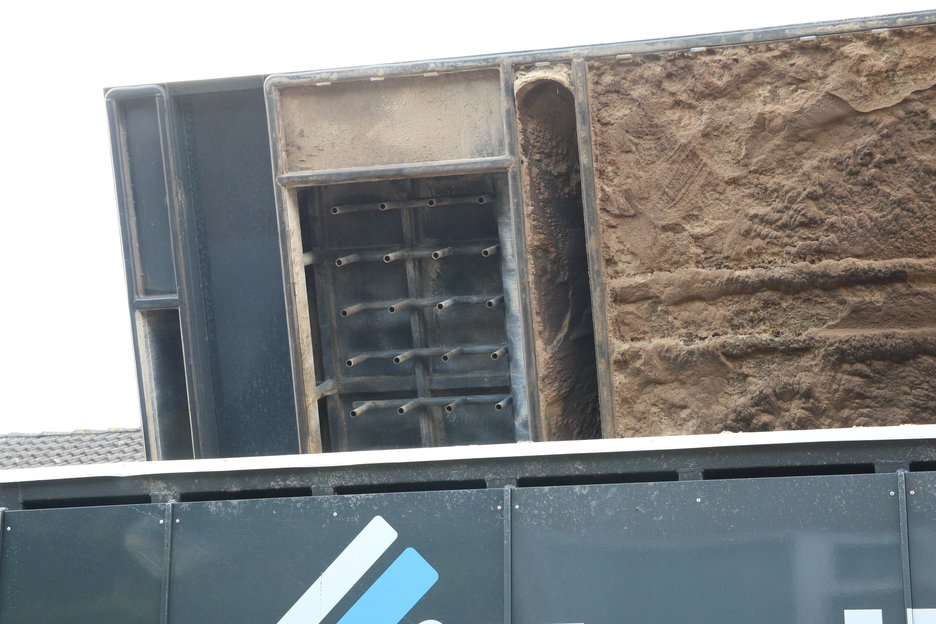

Het legen of storten is meer dan enkel de bak omkiepen, de filters worden ook gereinigd. Automatisch. Hiervoor is een compressor geinstalleerd.

1
1

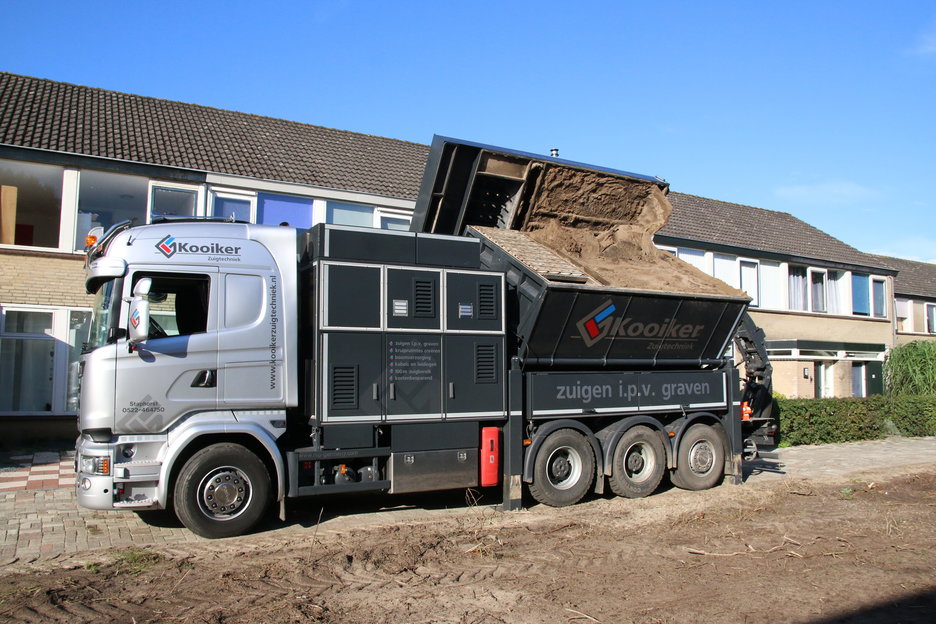

de bunker van de grondzuiger legen
de bunker van de grondzuiger legen

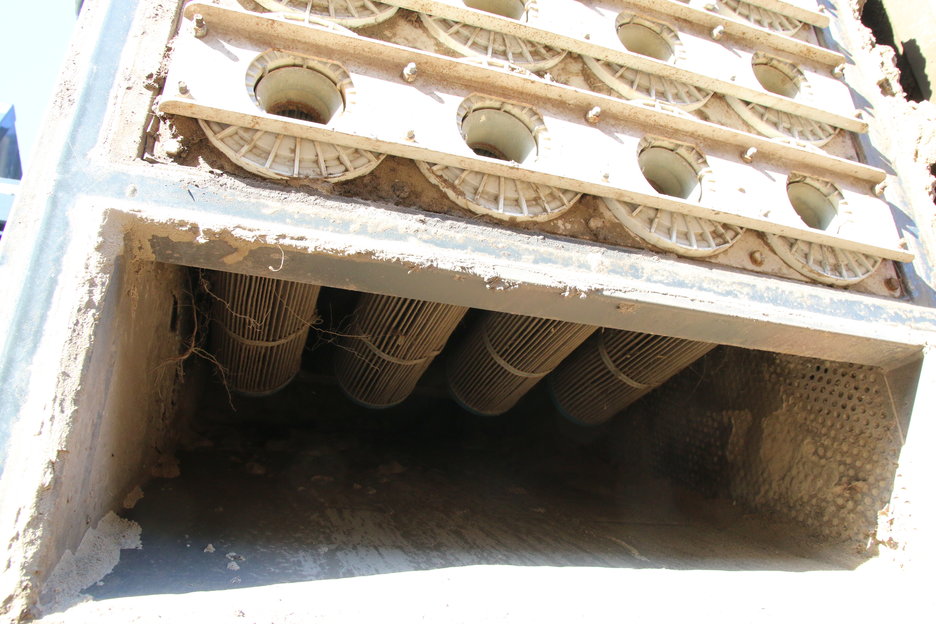

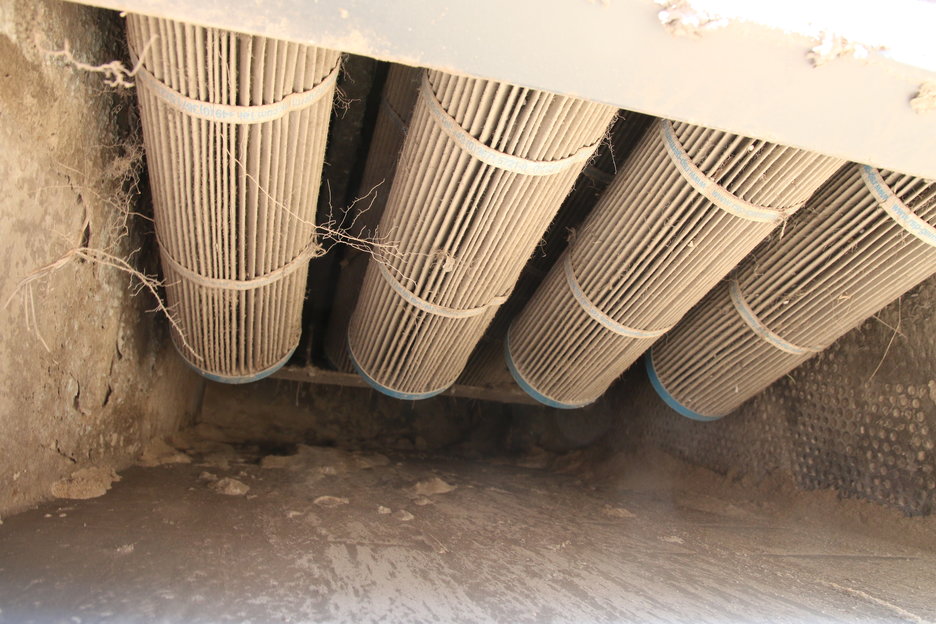

De filters beschermen de turbine tegen het zandstralen. Er is opvallend weinig organisch materiaal meegekomen.

3
3
4
4
5
5

Transformers...

Transformers in Meppel!
Transformers in Meppel!
7
7

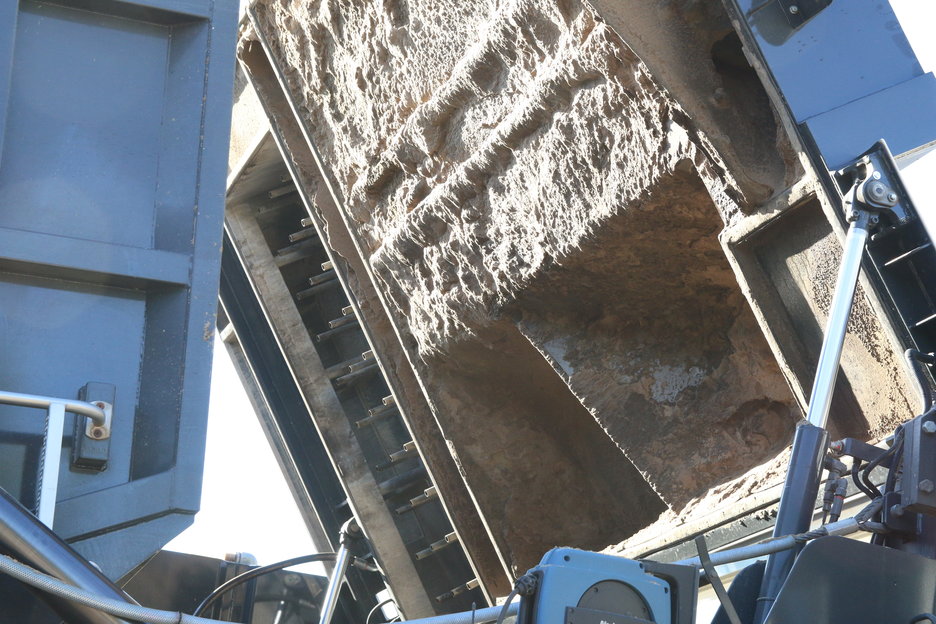

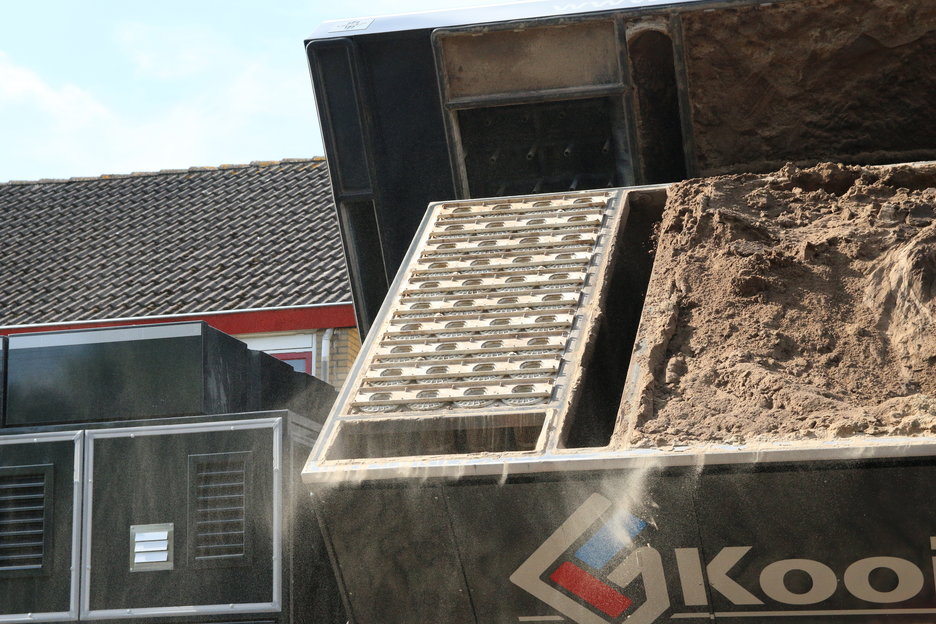

De wolken zand worden door een trilapparaat veroorzaakt, hierdoor stort de lading makkelijker uit de bunker.

8
8

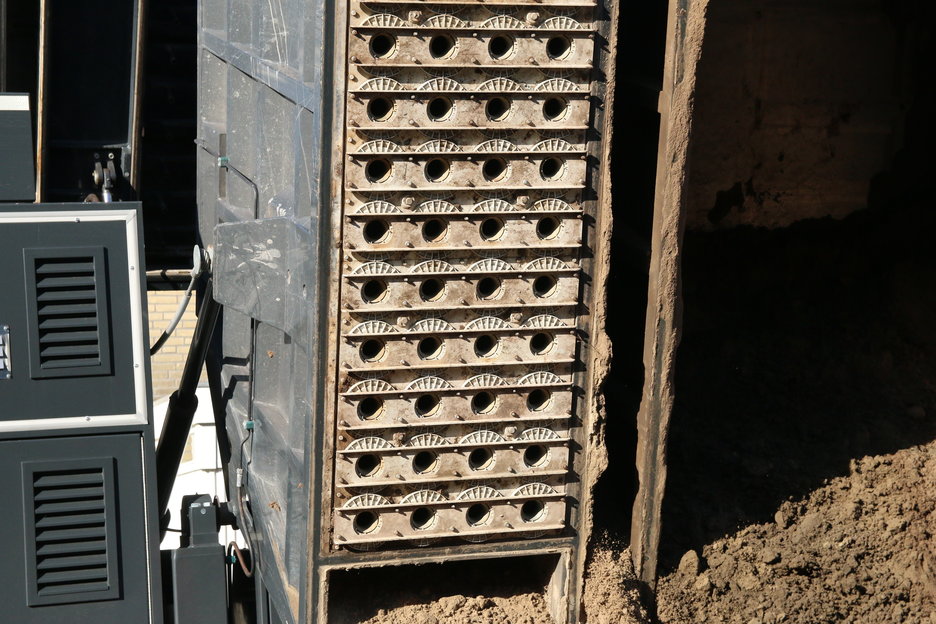

De buizen zijn aangesloten op de compressor, hiemee kunnen de filters automatisch schoongeblazen worden.

buizen om filters van de grondzuiger schoon te blazen
buizen om filters van de grondzuiger schoon te blazen

10
10

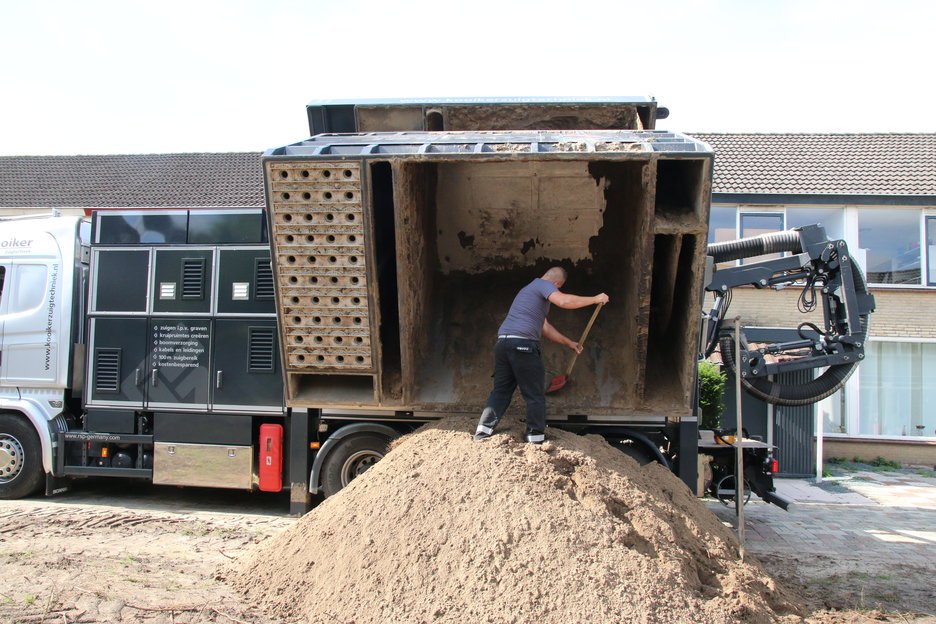

De vakken zijn een omkeerinrichting van de inlaat. Materiaal gaat rechtdoor, lucht buigt af. Ook boven de cabine wateropslag, voor andere klussen om te kunnen schoonspuiten.


update:

De verbetering nu na een jaar goed zichtbaar

Bij een andere locatie, dezelfde straat maar een ander groenvak is nu (30 juni 2016) het resultaat goed zichtbaar, je kan aan de groei van het gras zien hoeveel verschil goed aarde en dus een goede standplaats maakt. Op de streetview pagina kan je zien dat een verharding (botonzee) kan veranderen in een mooie standplaats.

Eerst tijdens werk grondzuiger:

grondzuiger
grondzuiger

grondzuiger
grondzuiger

Verharding is een ramp voor bomen, het kostbare regenwater loopt meteen de kolk in en bovendien kunnen de wortels niet ademen. Ze stikken.

Nu kunnen de wortels gas uitwisselen (ademen) en kan het water de wortels bereiken. Zo moet een standplaatsverbetering eruitzien.

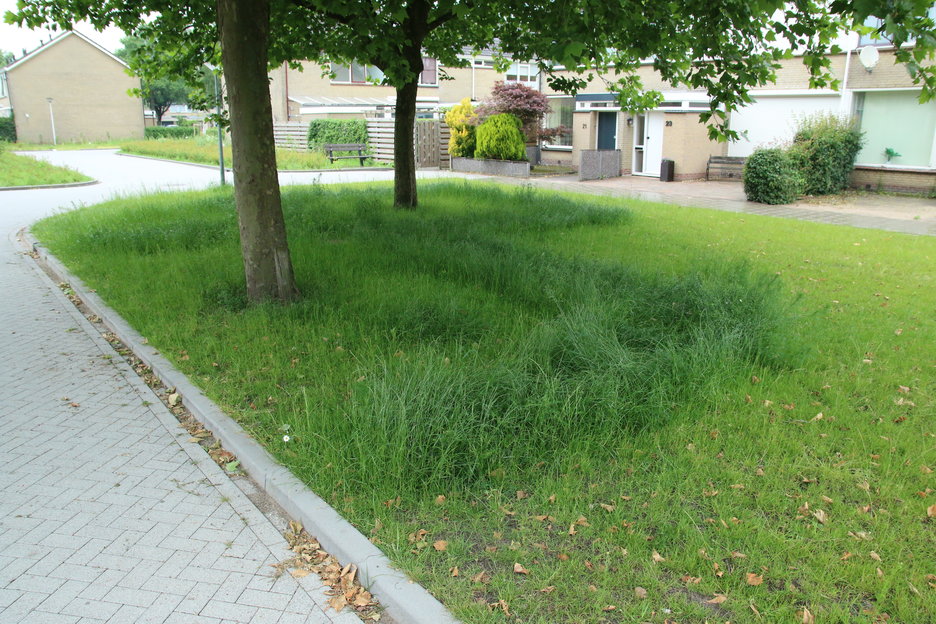

teeltaarde, 1 jaar later
teeltaarde, 1 jaar later

De trottoirbanden hebben als doel parkeren in het groenvak te ontmoedigen, dit zou namelijk de bodem verdichten (bodemverdichting), waardoor de gasuitwisseling minder wordt, maar nog erger, het water zou de gond niet meer in kunnen.

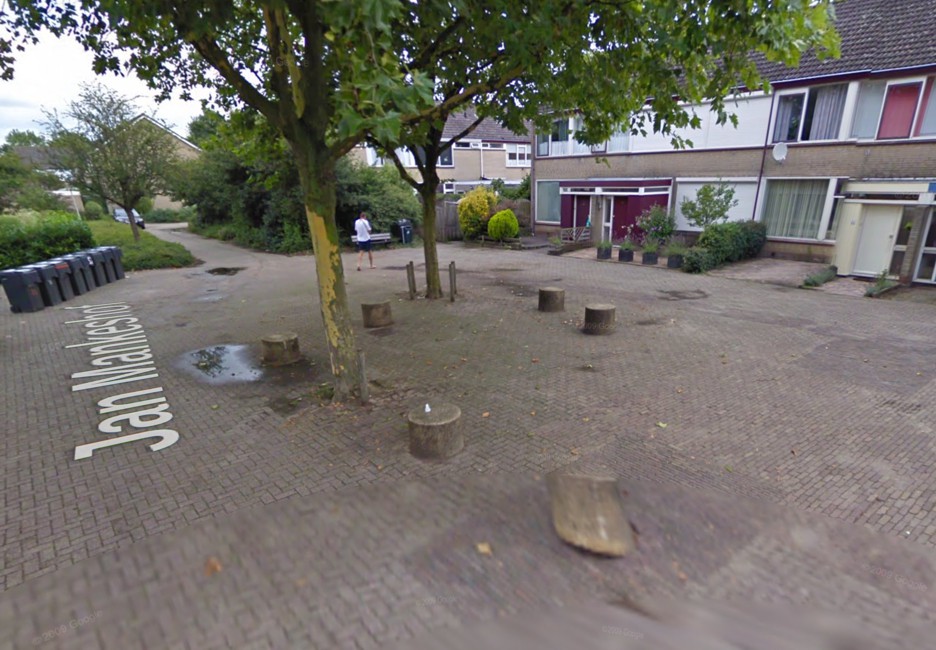

Beginsituatie, screendump van Google Streetview:

beginsituatie (bron: Google Streetview)
beginsituatie (bron: Google Streetview)

Geert Starre, 3 september 2015 (Meppel, Drenthe)
