Tools of the trade: de BigShot


Op deze pagina uitleg over het gebruik en de toepassingen van de BigShot, op de pagina BigShot en de wet uitleg over de wetgeving in Nederland.

laatste update: 11 augustus 2016, stokken BigShot gebruiken voor betere ontvangst Wifi op camping

De BigShot is een lijnwerptoestel in de vorm van een grote maar makkelijk hanteerbare katapult kruisboog.

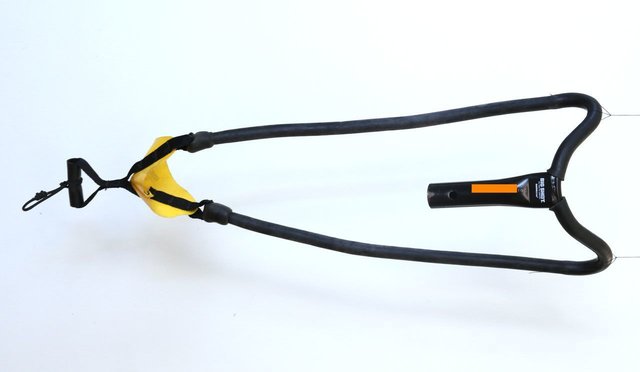

Dit gedeelte is de BigShot, de rest bestaat uit lossen pijpen (van een pruning pole)
Dit gedeelte is de BigShot, de rest bestaat uit lossen pijpen (van een pruning pole)

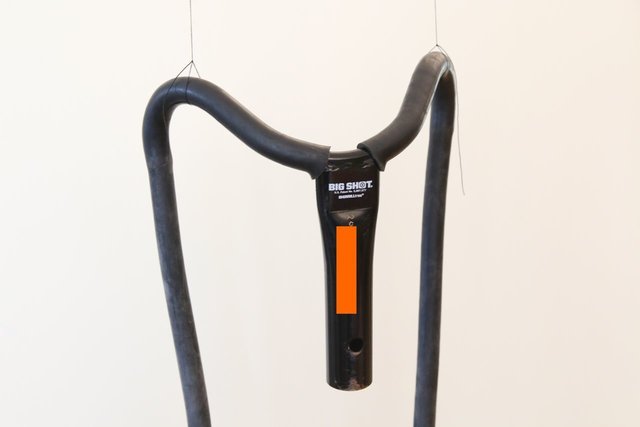

top: serienummer is op foto weggehaald
top: serienummer is op foto weggehaald


De BigShot wordt onder andere door boomverzorgers gebruikt om een werplijn op de juiste plaats in een boom te krijgen. Ook andere branches zoals reddingsdiensten waaronder brandweer gebruiken de BigShot om bijvoorbeeld een valbeveiliging over een gebouw te schieten. En erg in opkomst: klimmers om een cache te verbergen: geocaching. Die hangen steeds vaker in een boom.

Boomverzorgers gebruiken de BigShot ook bij het kappen of vellen van bomen, om een treklijn te installeren zonder te hoeven klimmen. Ook om een dode boom uit een andere boom te trekken is het makkelijk om eerst een werplijn te installeren met de BigShot.

Ik heb de BigShot bij Poel gekocht voor 150 euro ex. BTW.


BigShot aankleden

Ik ben niet sterk genoeg om het elastiek helemaal naar beneden te trekken. laat staan dan ik dan nog kan richten. Daarom heb ik een aantal dingen toegevoegd:

- richtlaser
- ontspanmechanisme/trekkermechanisme
- spanmechanisme


Laser monteren

Ik wil niet 'door' iets hoeven kijken, dan zou ik een gekke houding aan moeten nemen. Dus Red Dot's, ACOG's, richtkijkers enz. vallen af. Als richtmiddel neem ik het liefst een laser. Kan mijn grondman ook meekijken.


Eisen laser

- waterbestendig
- trillingsbestendig
- krachtig, moet op 40 meter op groene/bruine takken nog zichtbaar zijn
- groen, niet rood (oog is gevoeliger voor groen, groen is zichtbaar op groen)

Met zoveel eisen moet je geen laserpen gebruiken, maar een laser geschikt voor op een geweer. Naar de wapenhandel dus. Kun je als burger/niet schutter of jager zo binnenlopen.

Laser merk & type: Hawke tactical green laser kit HK4504-GRN
Krale Schietsport (Staphorst Drenthe) heeft 'm op de webwinkel in voorraad.

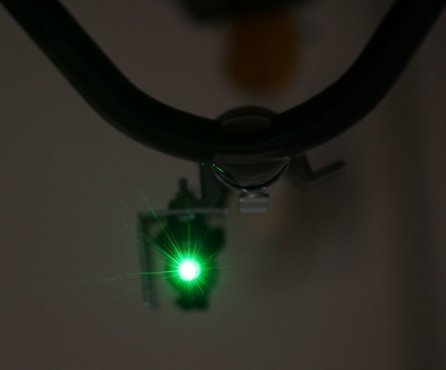

De laser
De laser

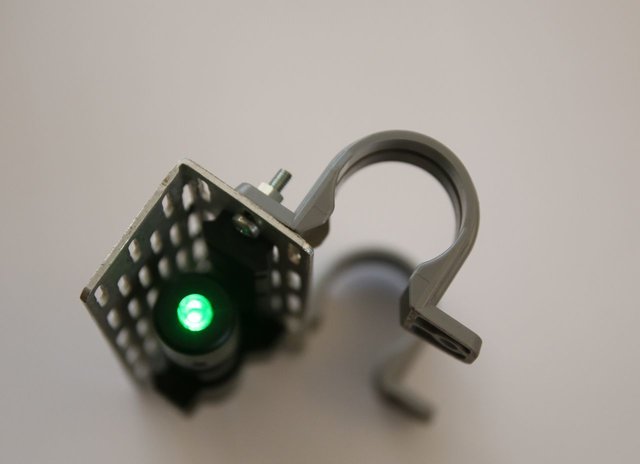

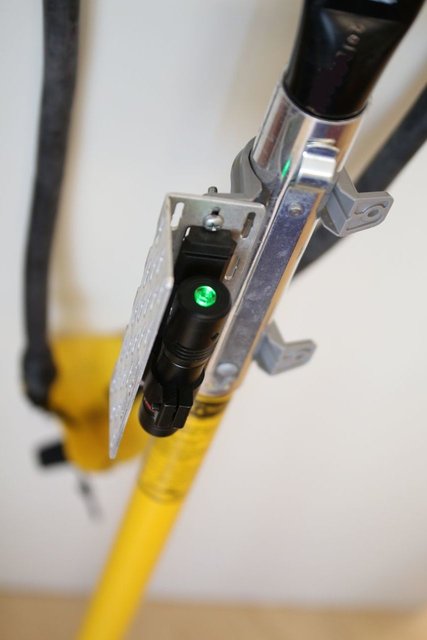

losklikbaar richtmiddel
losklikbaar richtmiddel
losklikbaar richtmiddel
losklikbaar richtmiddel
losklikbaar richtmiddel
losklikbaar richtmiddel

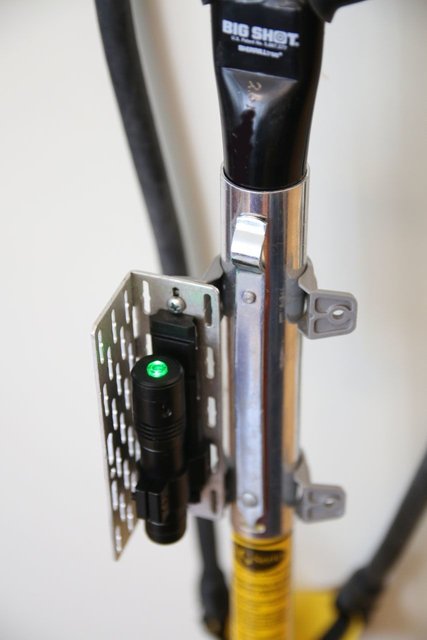

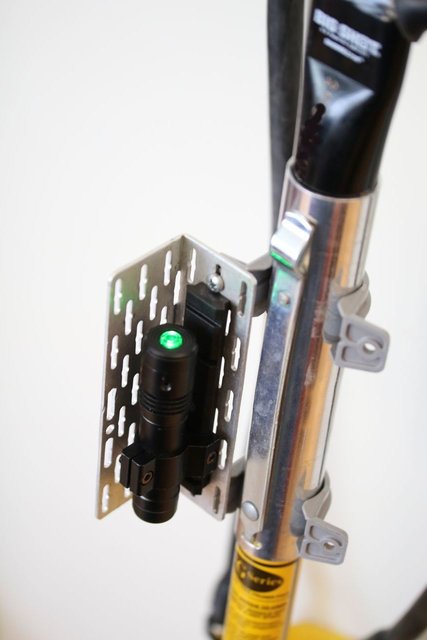

Montage op BigShot

Maar een BigShot is geen geweer. Daarom monteren we een zogenaamde Picatinny rail op een stuk aluminium profiel met 2 pvc zadels voor buizen van 32mm. De rail koop je ook bij de wapenhandel, de pvc zadels bij elke doe-het-zelf zaak.


hier is de rail goed te zien - los kopen bij de wapenhandel
hier is de rail goed te zien - los kopen bij de wapenhandel

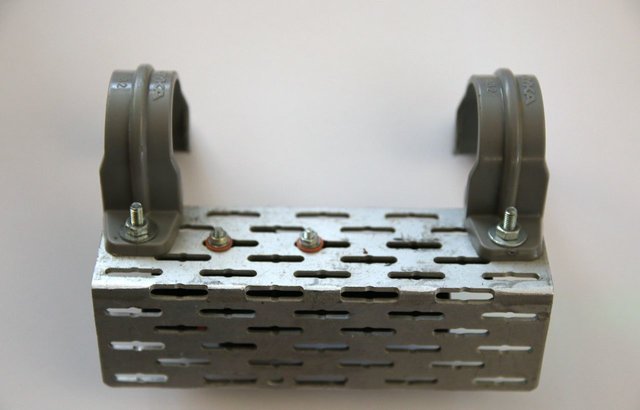

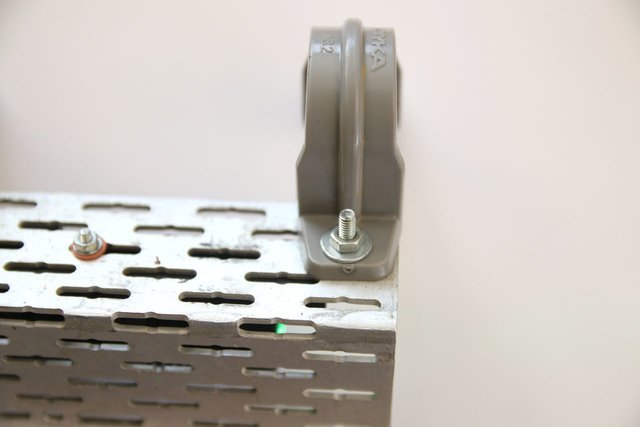

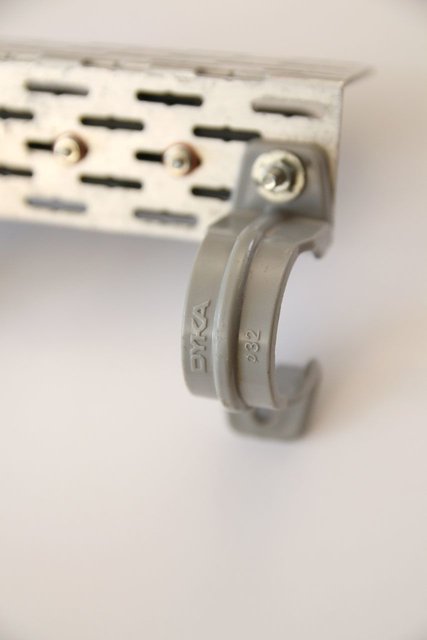

Hier is een stuk voorgeboord aluminium profiel gebruikt, maar elk L profiel zal voldoen. Wel nauwkeurig boren dan.
Hier is een stuk voorgeboord aluminium profiel gebruikt, maar elk L profiel zal voldoen. Wel nauwkeurig boren dan.


Denk aan: moeren bouten en ringen in zowel M3 als M4.

Het het is nu een afklikbaar systeem. Heel handig om een tak of defect hoog in een boom aan te wijzen.

De laser moet in strenge vorst opwarmen of je helpt hem met een handwarmer.



Span en ontspanmechanisme

Voor het ontspanmechanisme gebruiken we weer een onderdeel uit de boog-schietsport: een pols-losser of release. Let op dat je een exemplaar neemt waar je het polsstuk af kan halen en een lijntje aan kan bevestigen. Ik gebruik de Fletcher .44 Caliper. In meerdere webshops in NL te krijgen. Let op: ontspannen gaat heel makkelijk: hairtrigger!

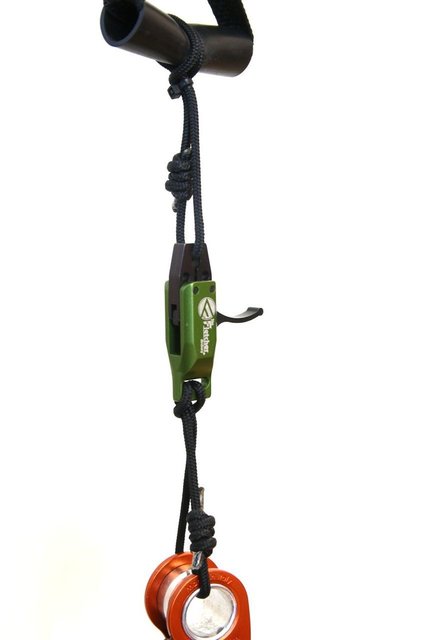

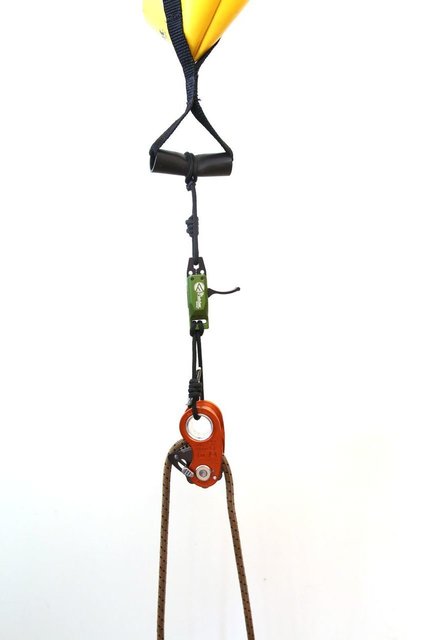

Het opspan/trigger systeem
Het opspan/trigger systeem

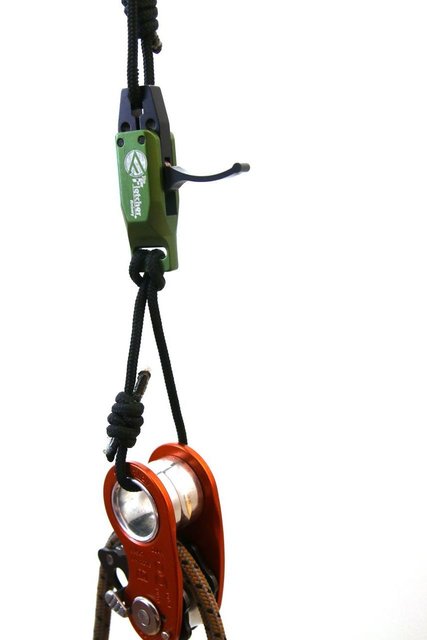

Het opspan/trigger systeem detail
Het opspan/trigger systeem detail
Het opspan/trigger systeem detail
Het opspan/trigger systeem detail
Het opspan/trigger systeem detail
Het opspan/trigger systeem detail

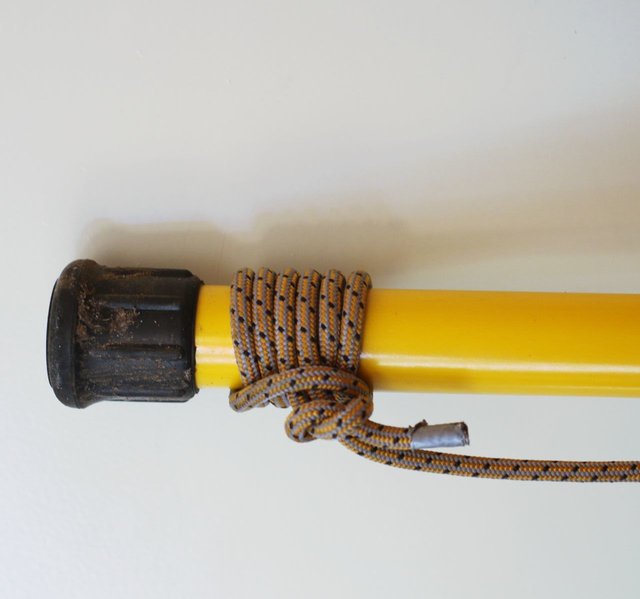

De andere kant van de spanlijn maak je met een prusik met veiligheidsknoop aan de voet vast. Doe dit precies in het midden, anders krijg je een te grote afwijking!
De andere kant van de spanlijn maak je met een prusik met veiligheidsknoop aan de voet vast. Doe dit precies in het midden, anders krijg je een te grote afwijking!

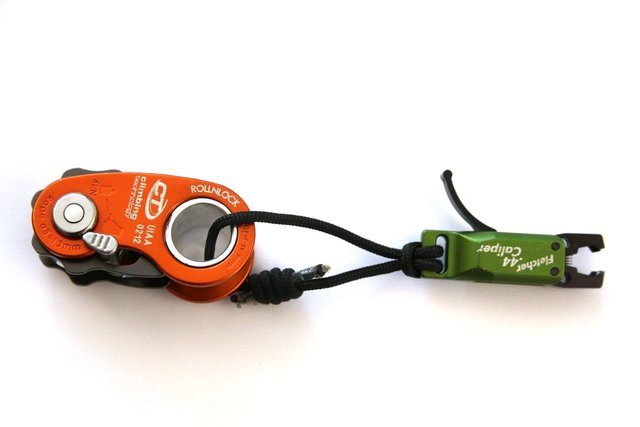

Direct aan het ontspanmechanisme heb ik een RollNLock van Climbing technology gemaakt. Had ik nog liggen. Neem een dunne spanlijn 6mm is zat. Te dik is te zwaar.

Let op: doe eerst werpzakje in houder, als de BigShot opgespannen is krijg je het zakje er niet meer in. Bovendien is dat een risico.

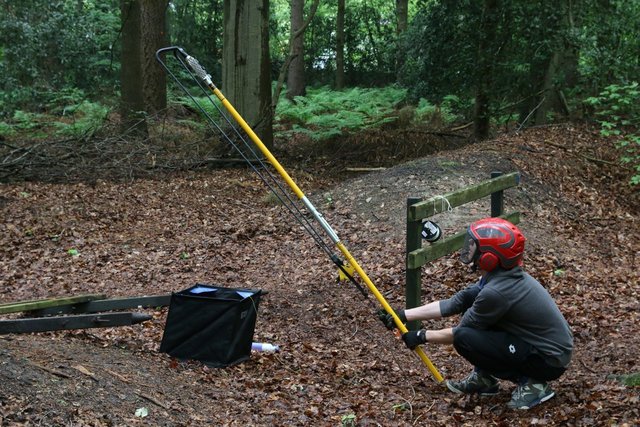

Opspannen met beenkracht

Ons boomverzorgerts doen al genoeg met onze armen dus opspannen BigShot met beenkracht aub. Neem uiteinde spanlijn in hand, voet in lus en trappen maar. Je kan nu zonder enige inspanning klimlijnen inbrengen.

Het kost wel aantal uur voordat je echt handig met het geheel om kan gaan. Zelf klim ik SRT en wil ik zo hoog mogelijk ankeren. Zelfs in bomen met veel waterloten knal ik in 90% van mijn pogingen raak. Dwars door waterloten. Ook in de zomer met veel blad.

Het bereik van de BigShot is 3 volwassen eiken tegelijk. Je werplijn is de beperking.

Je krijgt veel aanspraak van omstanders. Ik geef altijd uitleg wat ik doe, heb ik zelfs meerdere opdrachten aan overgehouden. De uitstraling van BigShot is zeer gunstig en professioneel.

De kracht is genoeg om in elke boom in Nederland je anker op elke tak te krijgen.


Werplijn

Je werplijn moet je beslist in een stortzak of bak gebruiken, anders ontstaan er lussen en vliegt je hele werplijn als knoedel de boom in. Ja, dat is me gebeurd toen ik de lijn op de grond gestord had. Wat ook heel handig is: werplijn inspuiten met siliconenolie (tip Lars).

Nooit de werplijn op de grond leggen, een lusje zal een blad of takje meenemen en ook dan vliegt de knoedel de boom in.

De BigShot kan zo hard schieten dat de werpzak over 3 grote eiken vliegt.

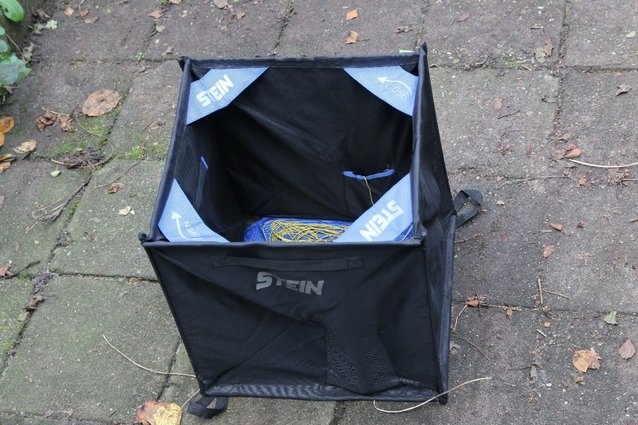

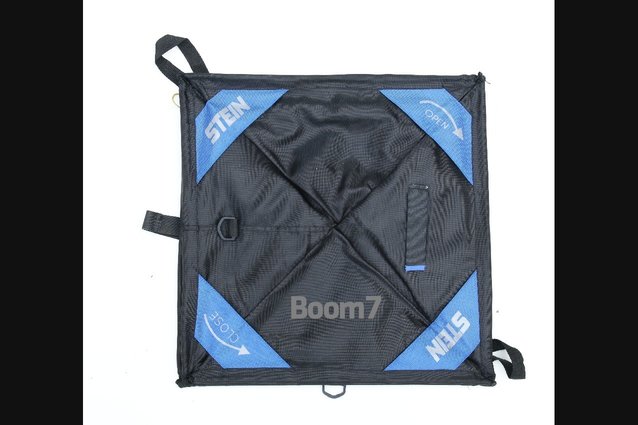

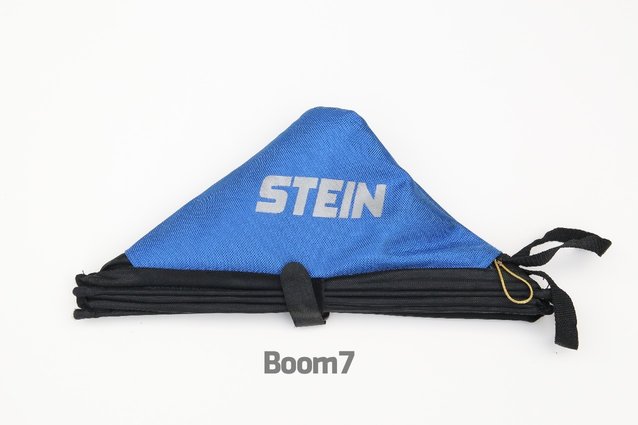

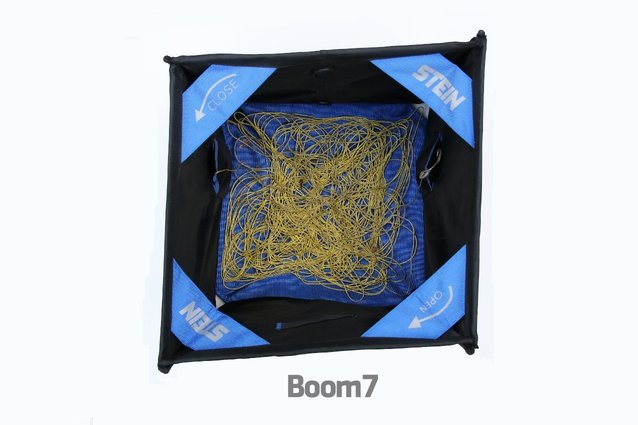

het superlatief van stortbak is een vouwkubus (van Stein). Als formaat, gewicht en snelheid een rol spelen (geocachers!) dan is dit wat je hebben wilt.

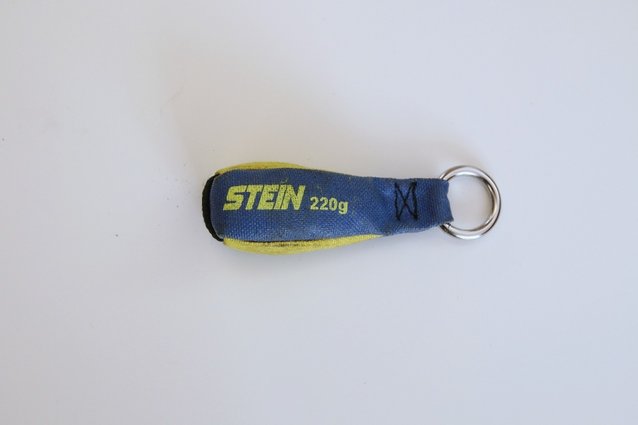

dit is het optimale gewicht voor een werpzakje.
dit is het optimale gewicht voor een werpzakje.


In de kubus zitten 2 zakjes voor 2 werpzakjes. Doe aan bijde kanten een werpzakje, vooral om ervoor te zorgen dat het eerste zakje de complete lijn de boom in schiet zonder dat je er nog bij kan. De 2e reden is om de lijn aan de overkant aan te kunnen trekken om een tak te kunnen 'isoleren'.

Ook leuk: Als je grondman geschoten heeft vragen waarom die fietser daar ligt. Schiet ze.



In samenwerking met klimtechnieken

Omdat je meteen boven in de kroon om elke gewenste tak een anker kan maken wordt het rendement van klimtechnieken welke wat meer tijd kosten om te installeren hoger. VT klimmen met voetaschender of SRT bijvoorbeeld. Meer over deze klimtechnieken.



Zagen met de BigShot stokzaag

Dit is voor geocachers niet zo interessant, voor boomverzorgers des te meer. De 2 buizen van de BigShot zijn eigenlijk onderdelen van een stokzaag. In de VS zagen ze niet met aluminium stokken. Veel te gevaarlijk ivm de stroomvoorziening welke daar boven de grond is geinstalleerd. Ze gebruiken daar glasfiber buizen, exact dezelfde als waar de BigShot uit opgebouwd is.

Dus met een opzetstuk van een paar tientjes kan je van de buizen een stokzaag maken. Dit opzetstuk is heel erg sterk en heeft bovendien een haak. De combinatie is heel handig, kan je middenin de kroon klimmen en om je heen al het dode hout eruit trekken met de sterke haak. De buizen met de haak zijn zo sterk dat je er met je volle gewicht aan kan hangen.

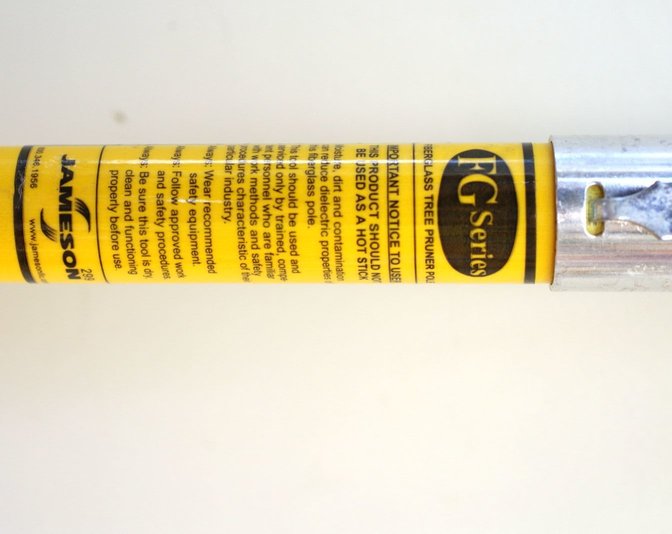

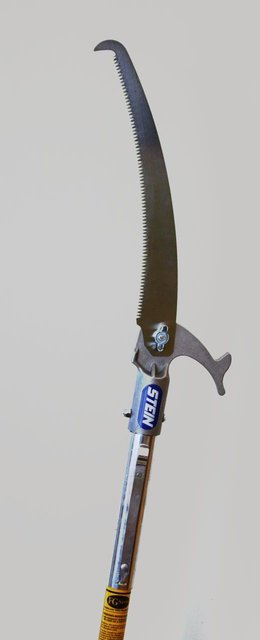

zaag (fgaabeezmontop)
zaag (fgaabeezmontop)
zaag (i99a899bv564gw)
zaag (i99a899bv564gw)
pruning pole
pruning pole

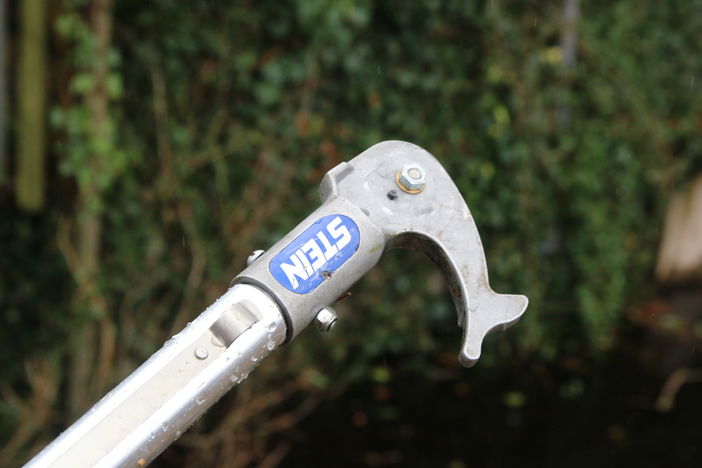

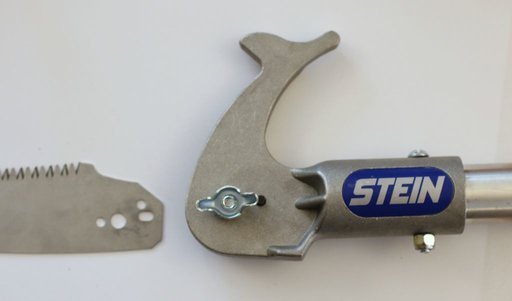

detail opzetstuk
detail opzetstuk

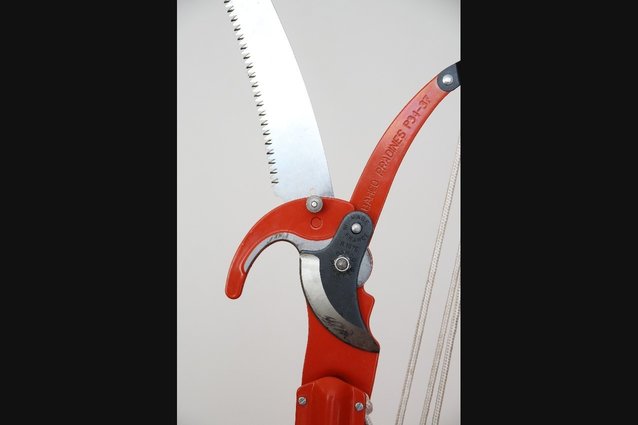

Topschaar

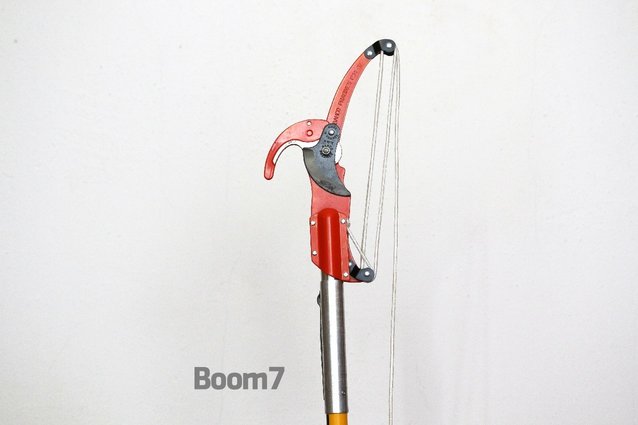

Dunnere takken zijn te flexibel om te zagen. Oplossing: topschaar. Ik heb er een van Bahco, model Pradines P34-37. In het engels heet een topschaar pole pruner.


topschaar
topschaar
er kan ook een zaagblad op
er kan ook een zaagblad op
topschaar
topschaar

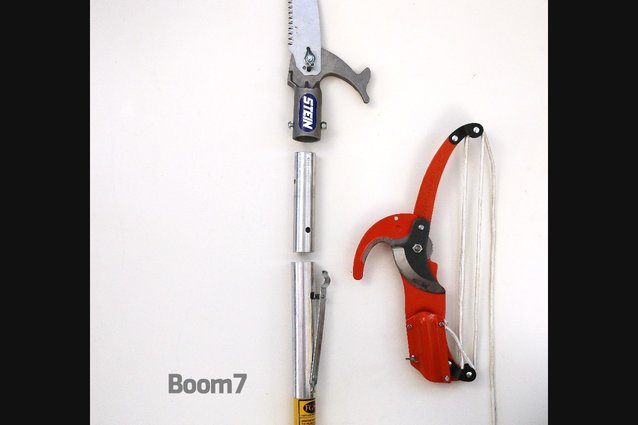

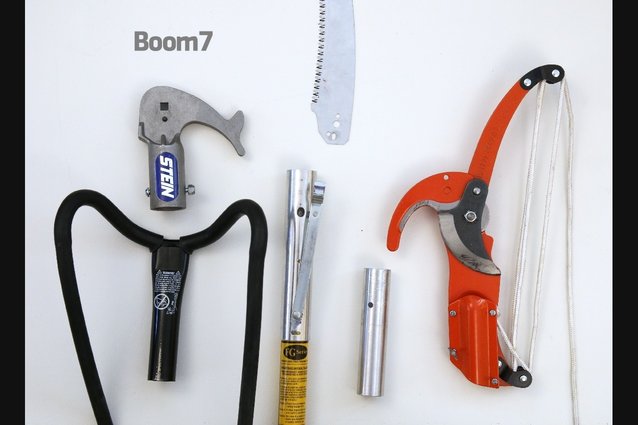

groepsfoto van alle onderdelen: zaagopzet en topschaar
groepsfoto van alle onderdelen: zaagopzet en topschaar

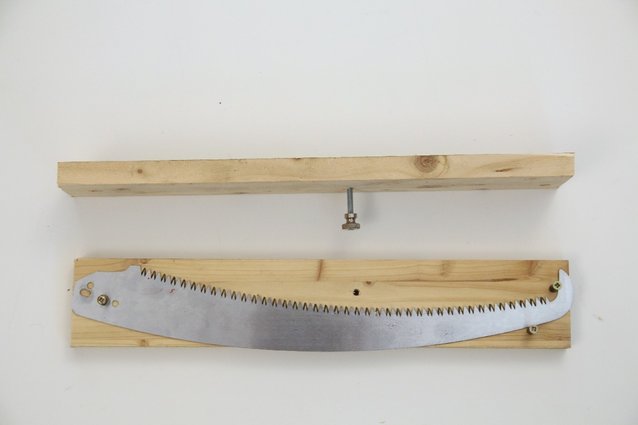

ik heb de scherpe onderdelen goed verpakt, met name om mijn klimlijn te beschermen!
ik heb de scherpe onderdelen goed verpakt, met name om mijn klimlijn te beschermen!


Er zit een kudde katrollen in het ding waardoor je een mechanisch voordeel hebt. Hierdoor knip je met gemak takken door met een dikte van 30mm. Dikkere takken moet je zagen.

Zaagopzetstuk en topschaar in voorraad bij Poel.


Fruit plukken

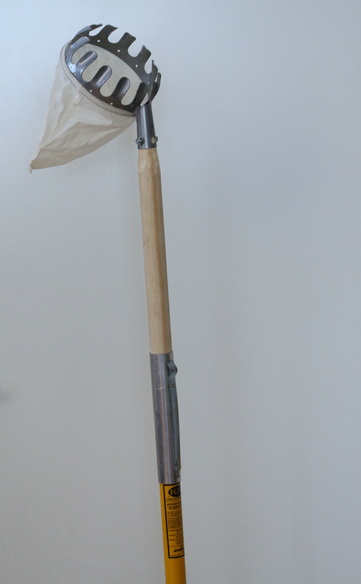

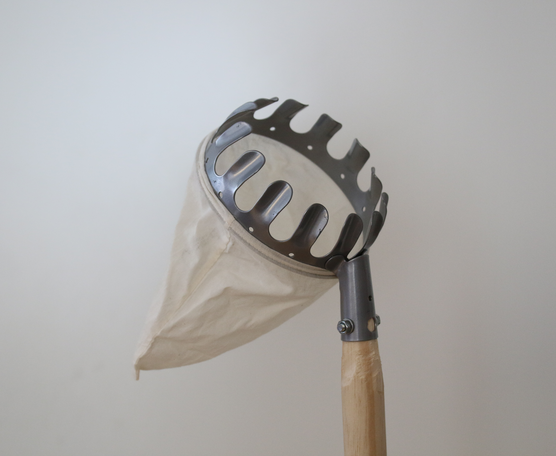

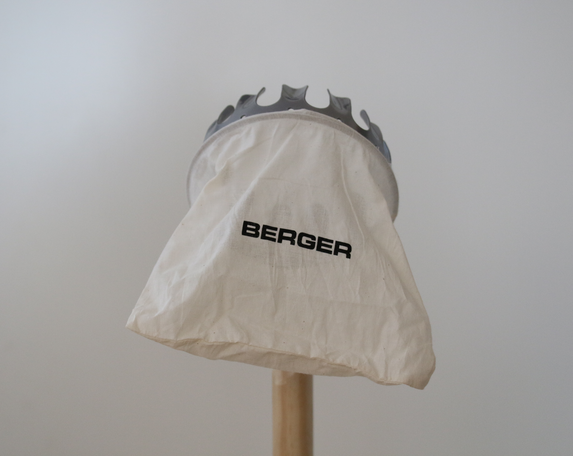

Nog eenopzetstuk: de fruitplukker.

Is te koop bij Freeworker onder de naam 'Berger Fruit Picker' of 'Berger Obstpfluecker' Code: BE-OBA. 14.88 euro.

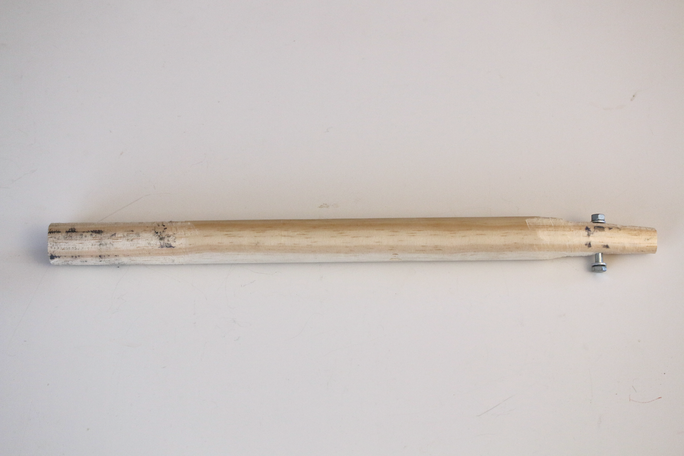

Ding past natuurlijk niet dus stukje handenarbeid toevoegen: een Welkoop Mestschuifsteel 160 x 3,2 mm, 8,29 incl 21% BTW.




Wegens rijp fruit is ie gestest: werkt prima! Vooral bij rijp en zacht fruit wat je niet wil laten vallen is het een uitkomst.





En je kan er meerdere pruimen mee plukken zonder dat het zakje eerst weer leeg moet.

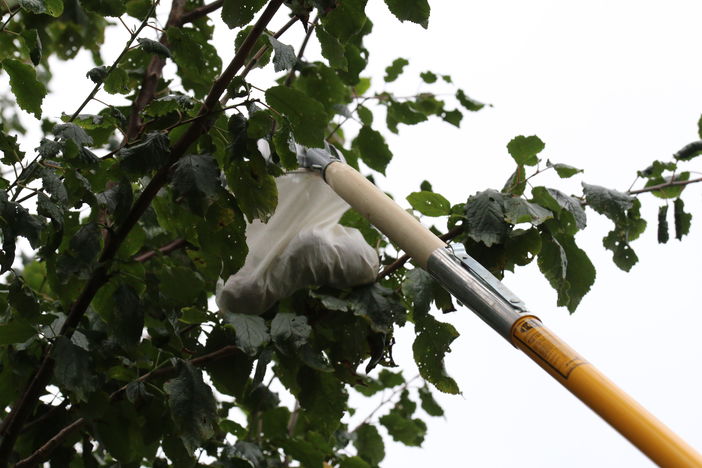

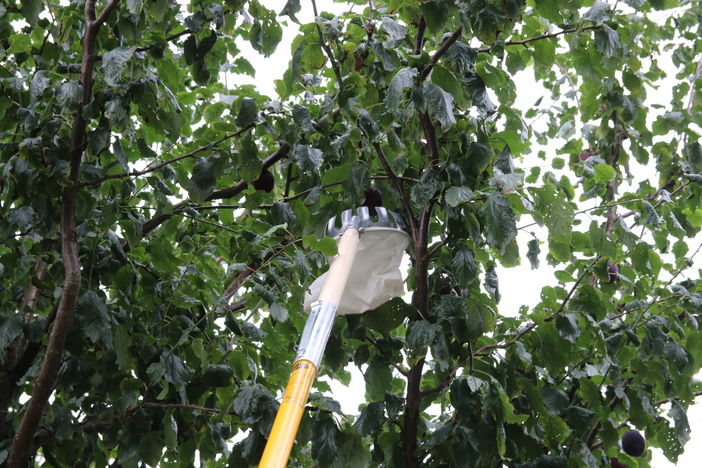

vooral voor zacht fruit is fruitplukker ideaal
vooral voor zacht fruit is fruitplukker ideaal

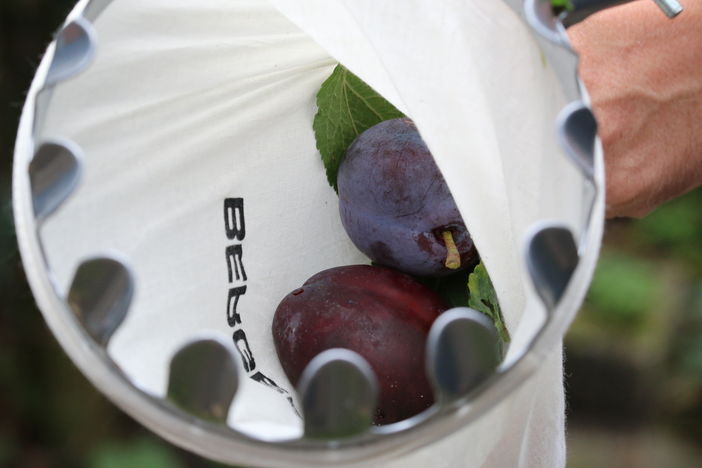

zak vol met pruimen in een paar tellen geplukt, geen schade
zak vol met pruimen in een paar tellen geplukt, geen schade

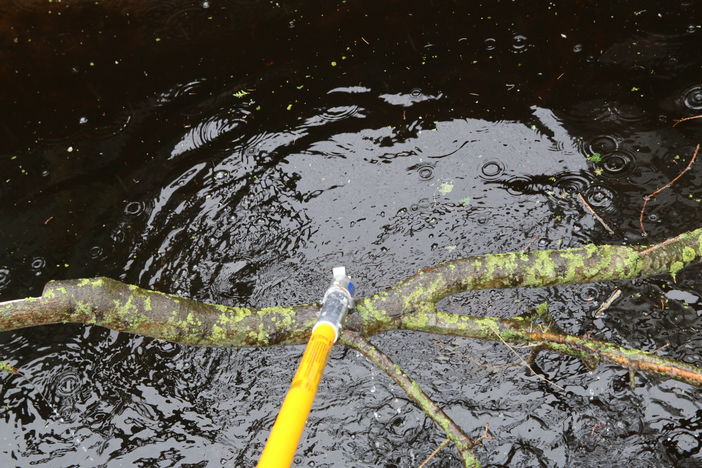

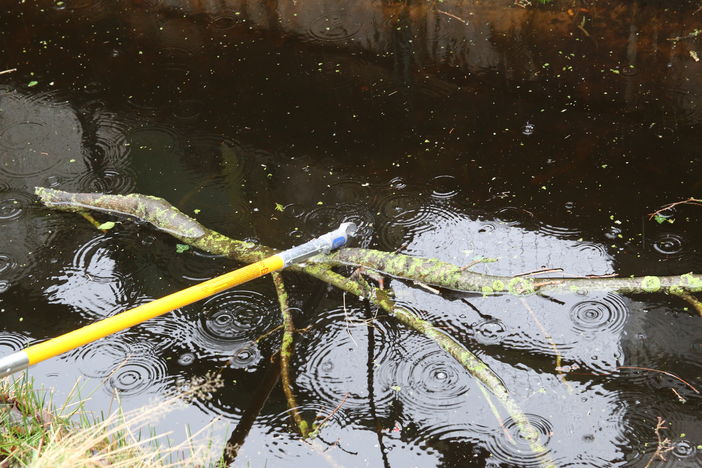

Takken uit het water vissen

Het gietstuk om de zaag te monteren heeft een haak. Deze haak met de stokken is zo sterk dat je er dikke takken mee uit de sloot kan vissen. Ideaal na afbreken boom.





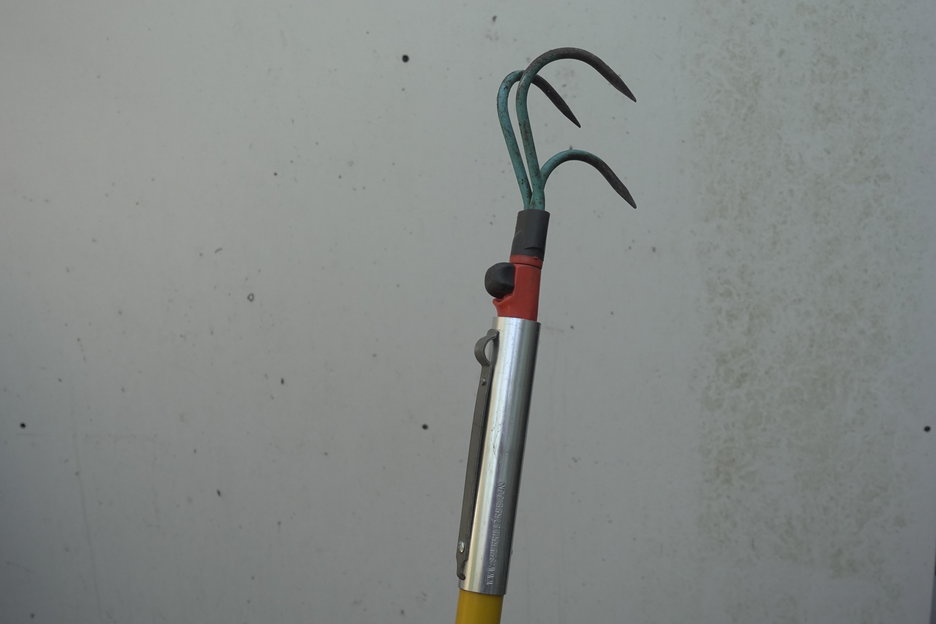

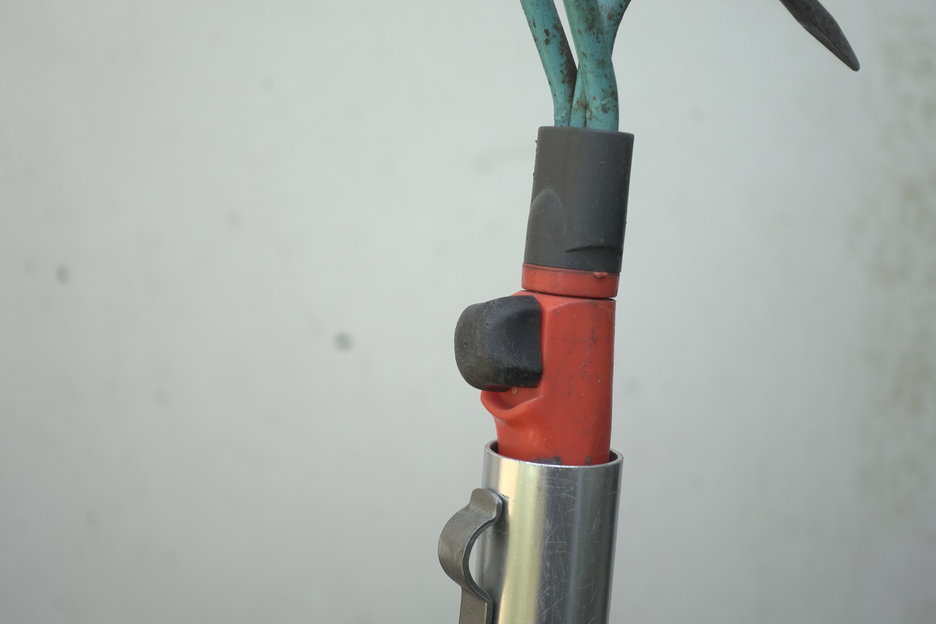

Verlengen met meer stokken

Je kan de BigShot verlengen, extra stoken kosten 25 euro per stuk. Tot 4 eenheden werkt prima voor de opzetstukken. Heb je een bereik van meer dan 6 meter!


Ergernis nummer 1 in NL opgelost met BigShot: geen trage wifi meer.


Ergernis nummer 1 (het is vakantietijd) gefixed. Geen trage wifi meer op de camping. Oplossing in treeworker style: met onder andere onderdelen van de BigShot.

Gebruik de stokken van de BigShot, zet ze in de houder op de dissel voor je droogmolen en poot er een dikke vette 15dB omnidirectionele USB antenne op.

Dan heb je een bereik dat groot genoeg is om  het WiFi-signaal van de receptie of het lokale restaurantje (waar heel commercieel want dicht bij kassa wel ineens goede snelheden wifi te halen valt) op te pikken. Ook als je op veldje Z, achterin zit.

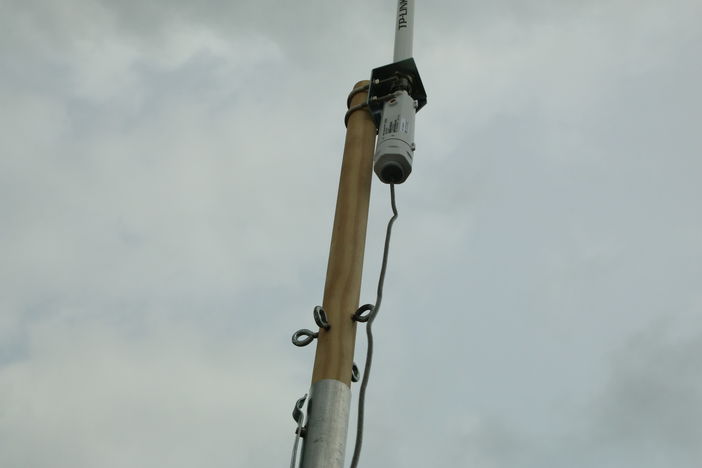

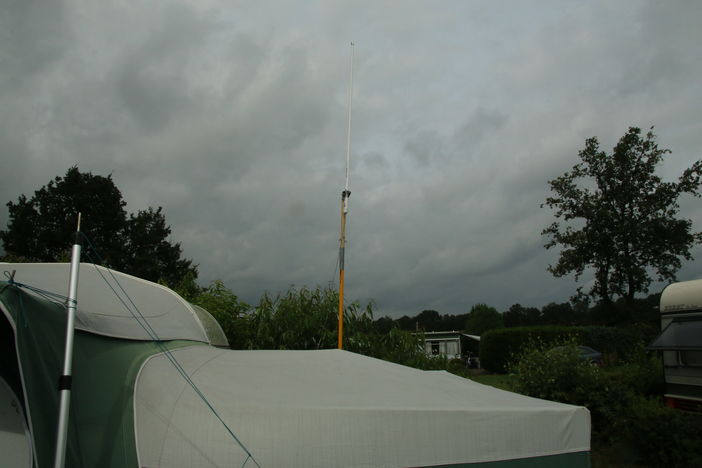

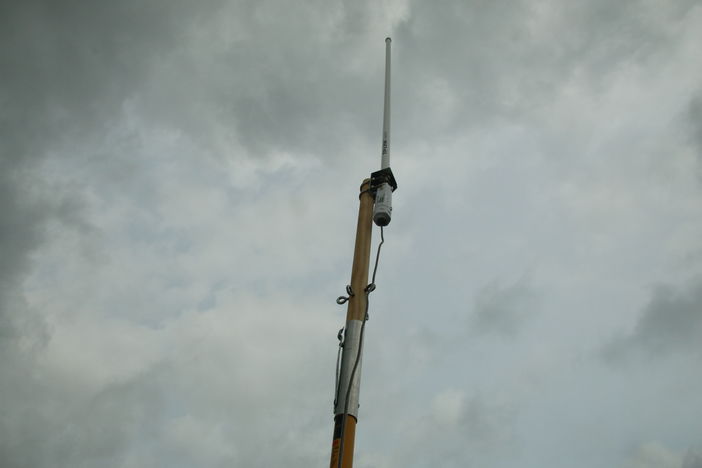

Wifi antenne boven caravan voor betere ontvangst
Wifi antenne boven caravan voor betere ontvangst

De weersbestendige staafantenne is van het merk TP-Link type TL-ANT2415D. Deze antenne heeft een gevoeligheid vn 15dBi. Elke 3dB meer is dubbel zo gevoelig. Hij is omni-directioneel, even gevoelig in elke richting. Je hoeft hem dus niet te richten. Kost 50 euro. Voor het overbruggen van afstanden is de 2.4 GHz band beter dan de 5 GHz WiFi band.

De antenne zit op een stuk hout geschroefd (stukje van de Mestschuifsteel zie hierboven 'Fruit plukken')

Dat deel hout zit in 1 of meerdere stokken van de BigShot. Zorg dat antenne hoger is dan al het metaal van je buren. Dus hoger dan tentstokken, campers en ander metaal.

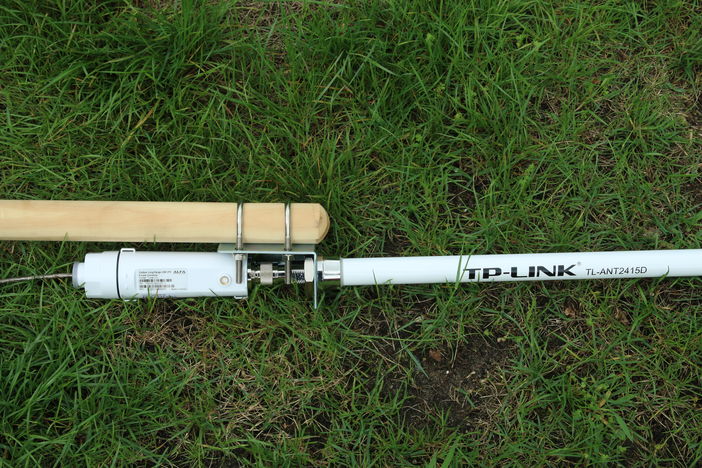

antenne met montage op meststeel
antenne met montage op meststeel

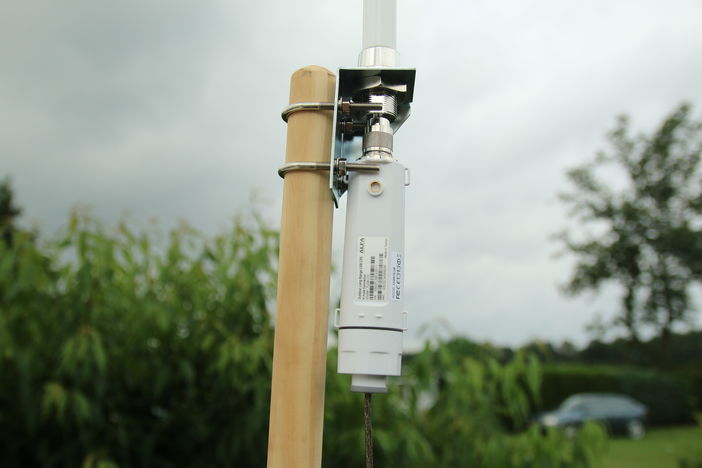

Onder de antenne zit de WiFi adapter gemonteerd met een schroefverbinding (N-male/female). Ook deze is weervast. Type: ALFA Network Tube-UV. Kost ongeveer 50 euro. Krijg je 4 meter lange USB-kabel bij.

montage
montage

op grond
op grond

De stokken passen precies in de droogmolenhouder van de caravan. Voor de puristen 4 schroefogen, kan je met je werplijn en wat knoopwerk de antenne rechtop houden. Voor als je geen caravan maar tent hebt of als je dissel geen droogmolenhouder heeft.

los met ogen voor gebruik scheerlijnen
los met ogen voor gebruik scheerlijnen

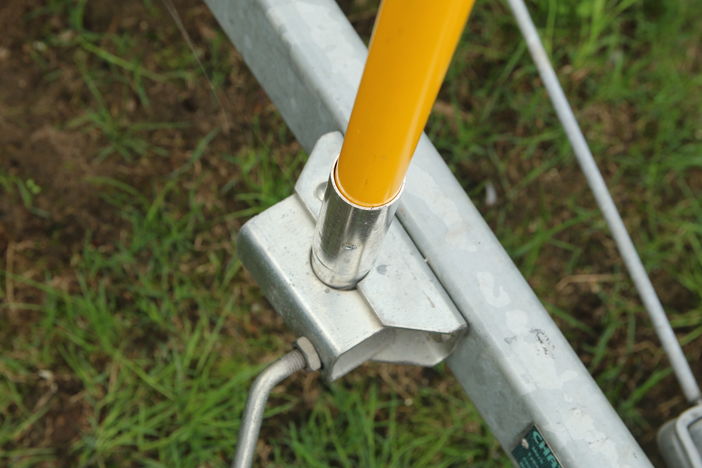

molenhouder
molenhouder

Het is natuurlijk een ract-to-the-bottom, want na deze post wil iedereen zo'n ding, waarna we allemaal weer hetzelfde probleem hebben. Maar... boomverzorgers in ieder geval als eerste... een redelijke verbinding. Hoewel, Netflix kijken is nog niet grappig. Al je problemen zijn nog niet opgelost op het netwerk gebied: nu heb je wel een redelijke wifi-verbinding, maar ben je internettechnisch gezien nog niet van de camping af! Een daar zit het volgende probleem: campings zitten in buitengebieden: geen glasvezel. Maar goed ook, al dat gegraaf is slecht voor de door ons zo geliefde worteltjes van de boompjes.

Daarna is het usb-stekker in laptop en klaar. Heb voor camping-werk een oud linux laptopje. Drivers zitten al in de huidige kernel, alles gaat automagisch. (Voor de liefhebber van IT: je kan een access point maken met create_ap 'This script creates a NATed or Bridged WiFi Access Point'). Voor de Windhoos gebruikers: zit cd'tje met drivers bij adapter.


Mogelijkheden

De BigShot is met alle opzetstukken een onmisbaar gereedschap geworden, de mogelijkheden op een rij:

- werplijn installeren om klimlijn te installeren
- snoei
- treklijn installeren voor het kappen van bomen om bijvoorbeeld achteroverhangende bomen te vellen.
- betere wifi-verbinding op de camping
